山形県山形市　学校施設様　膨張タンク点検作業

💧 施工事例紹介：冷温水配管系統 膨張タンク設置・圧力試験

■ 工事概要

冷温水を循環させる空調システムにおいて、
密閉式膨張タンクの設置および圧力試験・確認作業を行いました。
膨張タンクは、温度変化による水量の膨張を吸収し、
システム内の圧力を一定に保つために重要な装置です。

本工事では、TEXシリーズ（日本熱源システム製）膨張タンクを複数台設置し、
各系統（一般居室空調系統／装置エリア空調系統など）ごとに調整を実施しました。

⸻

■ 主な施工内容

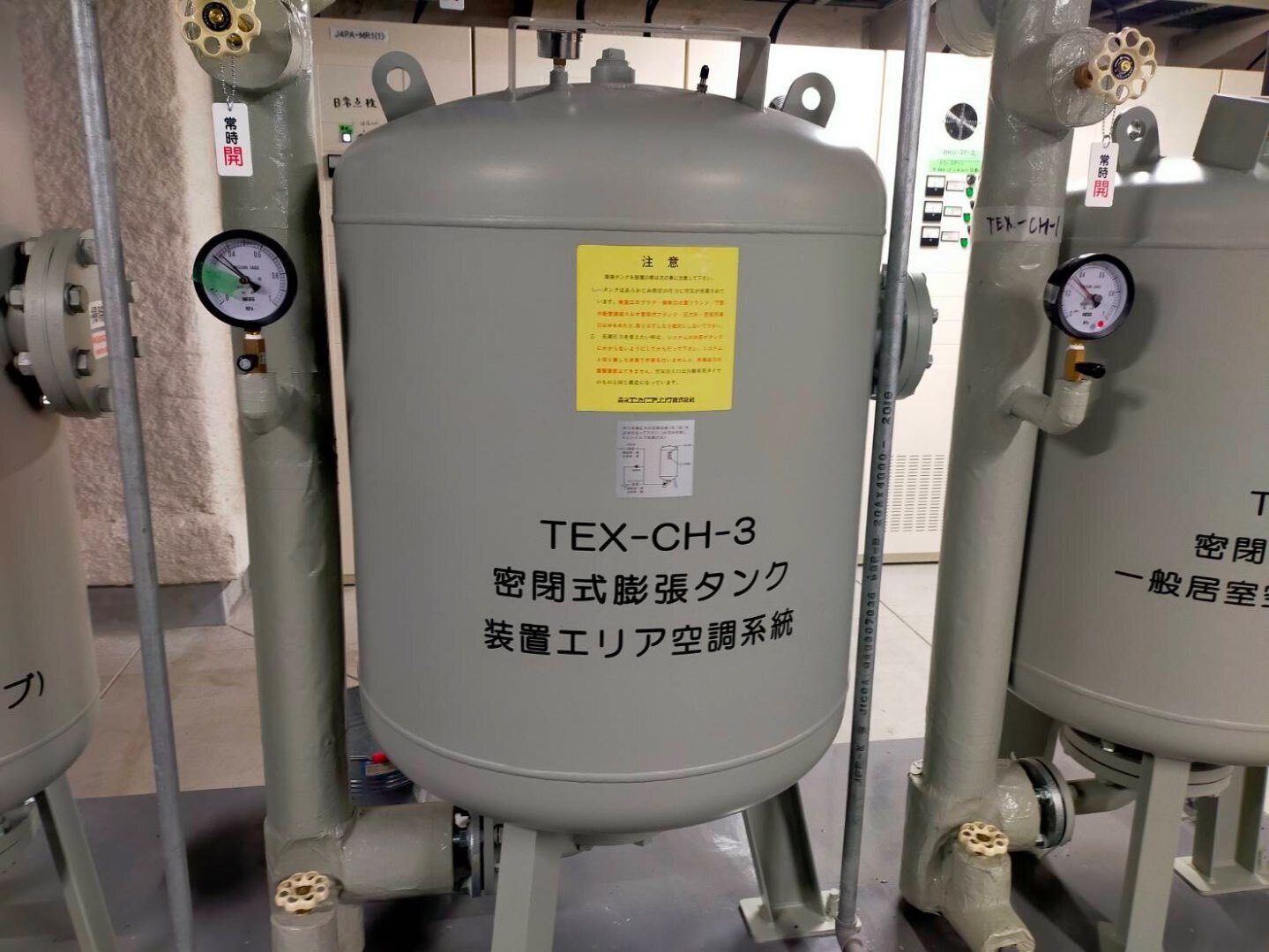

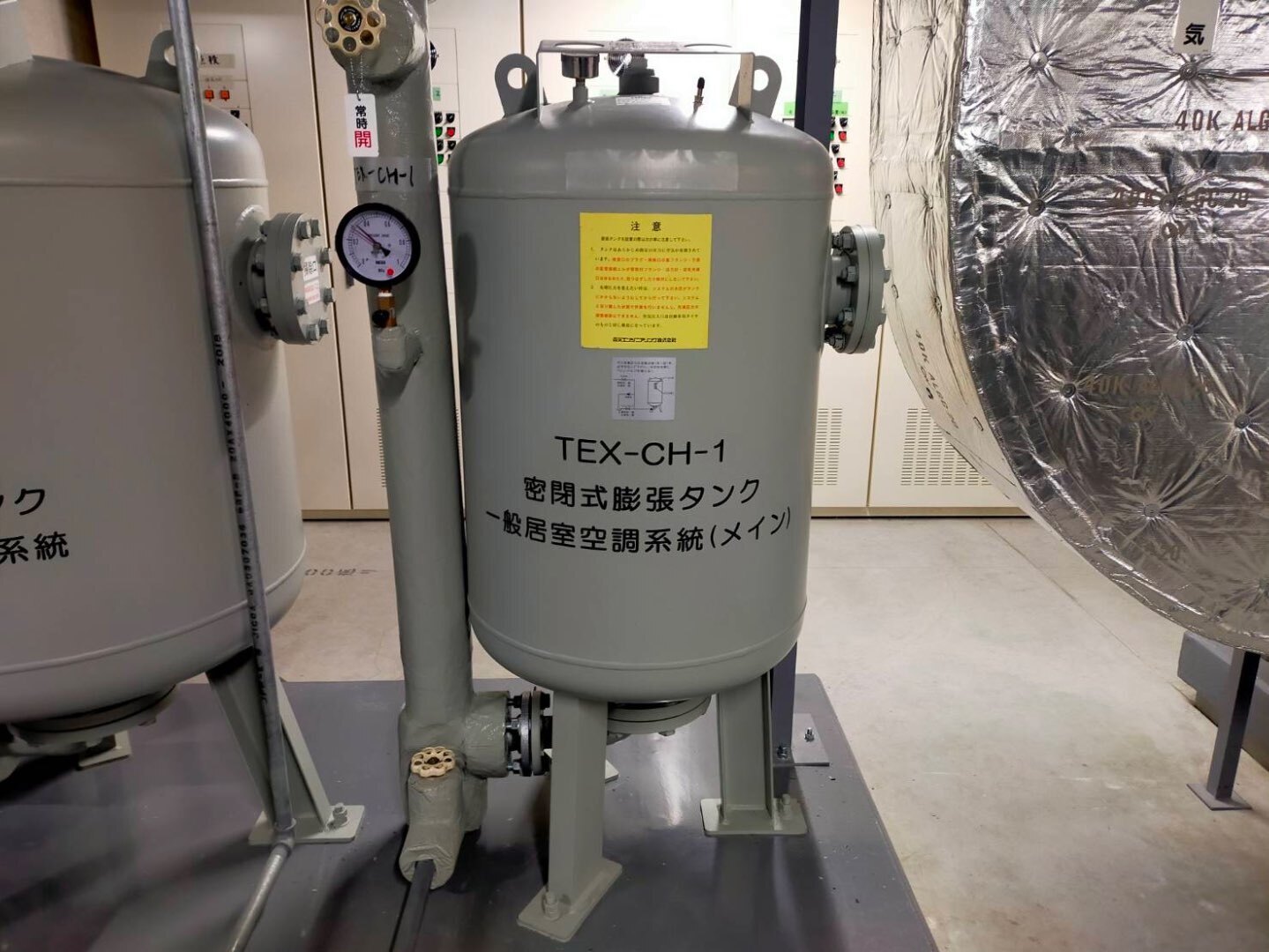

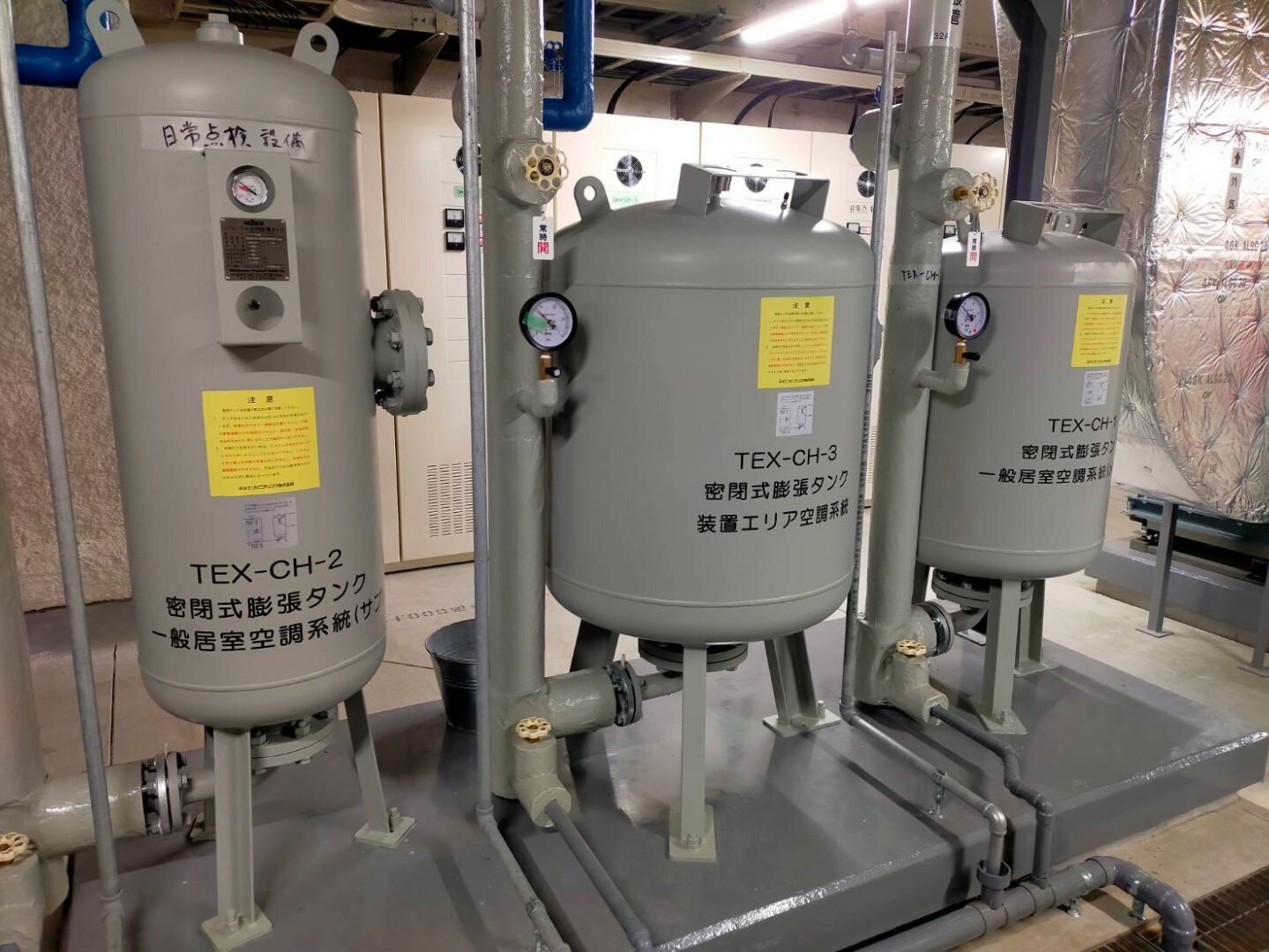

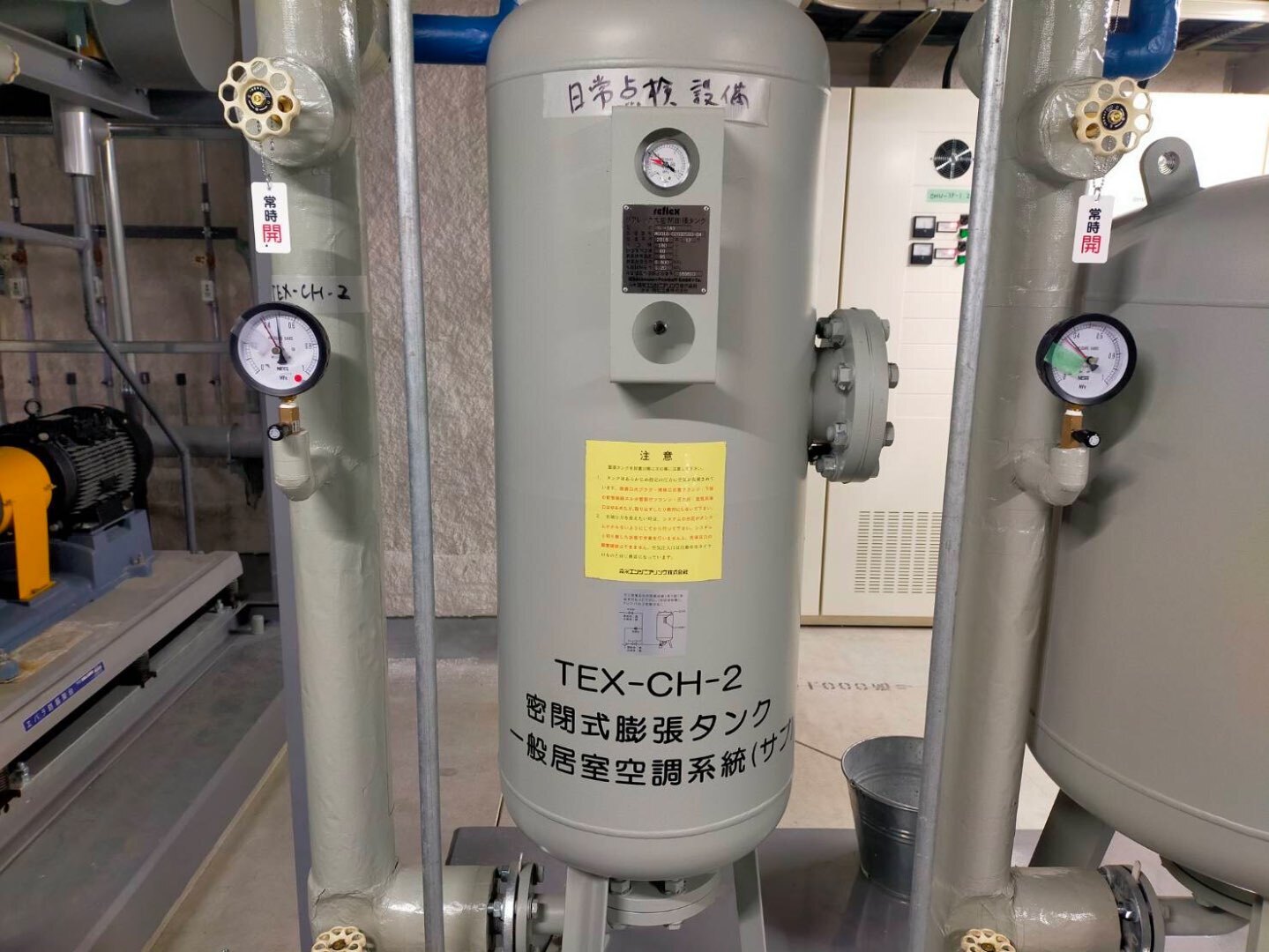

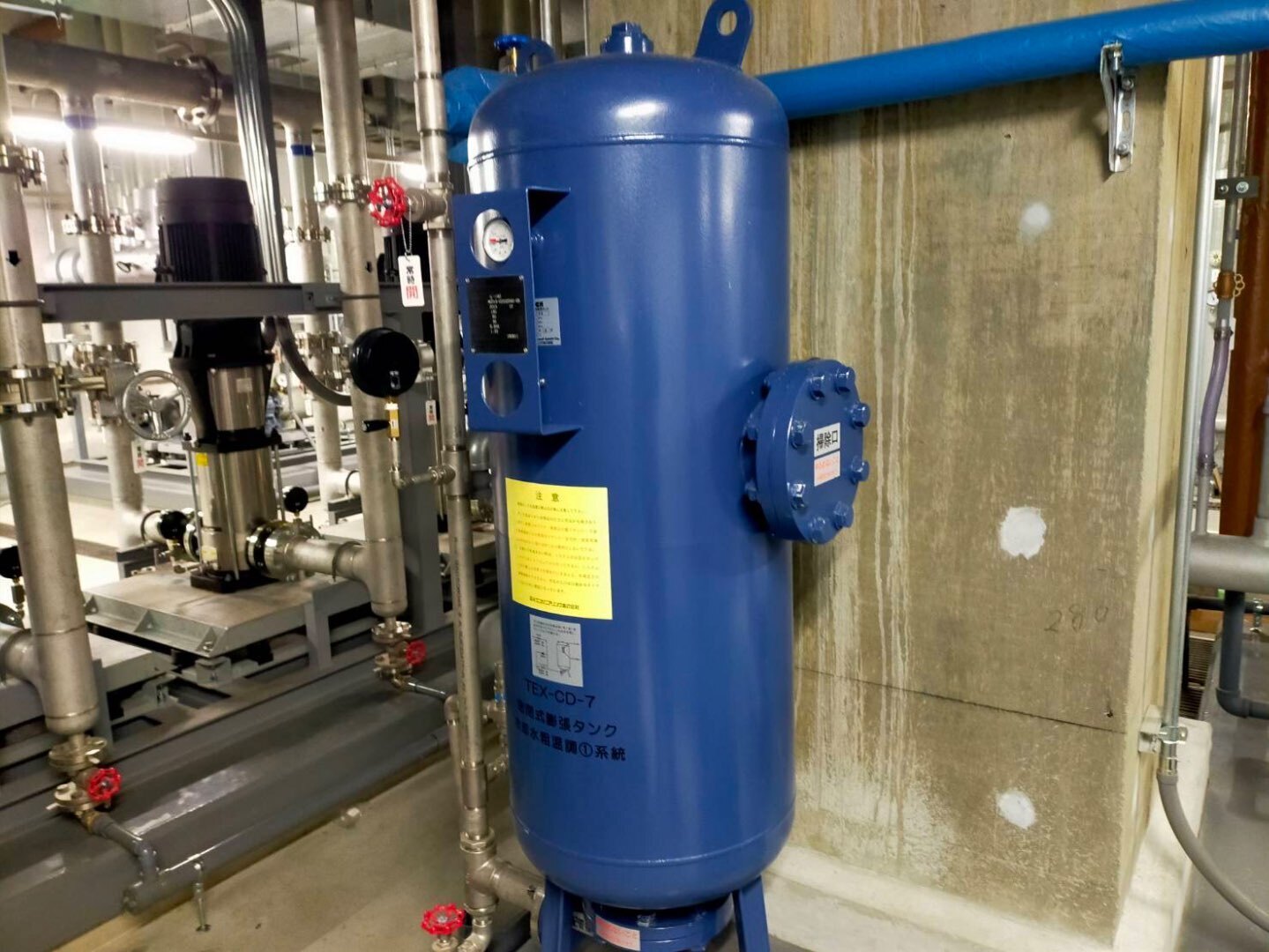

• 膨張タンク据付工事（TEX-CH-1～3／TEX-CD-7 等）
• 圧力計・安全弁・バルブの設置および試験

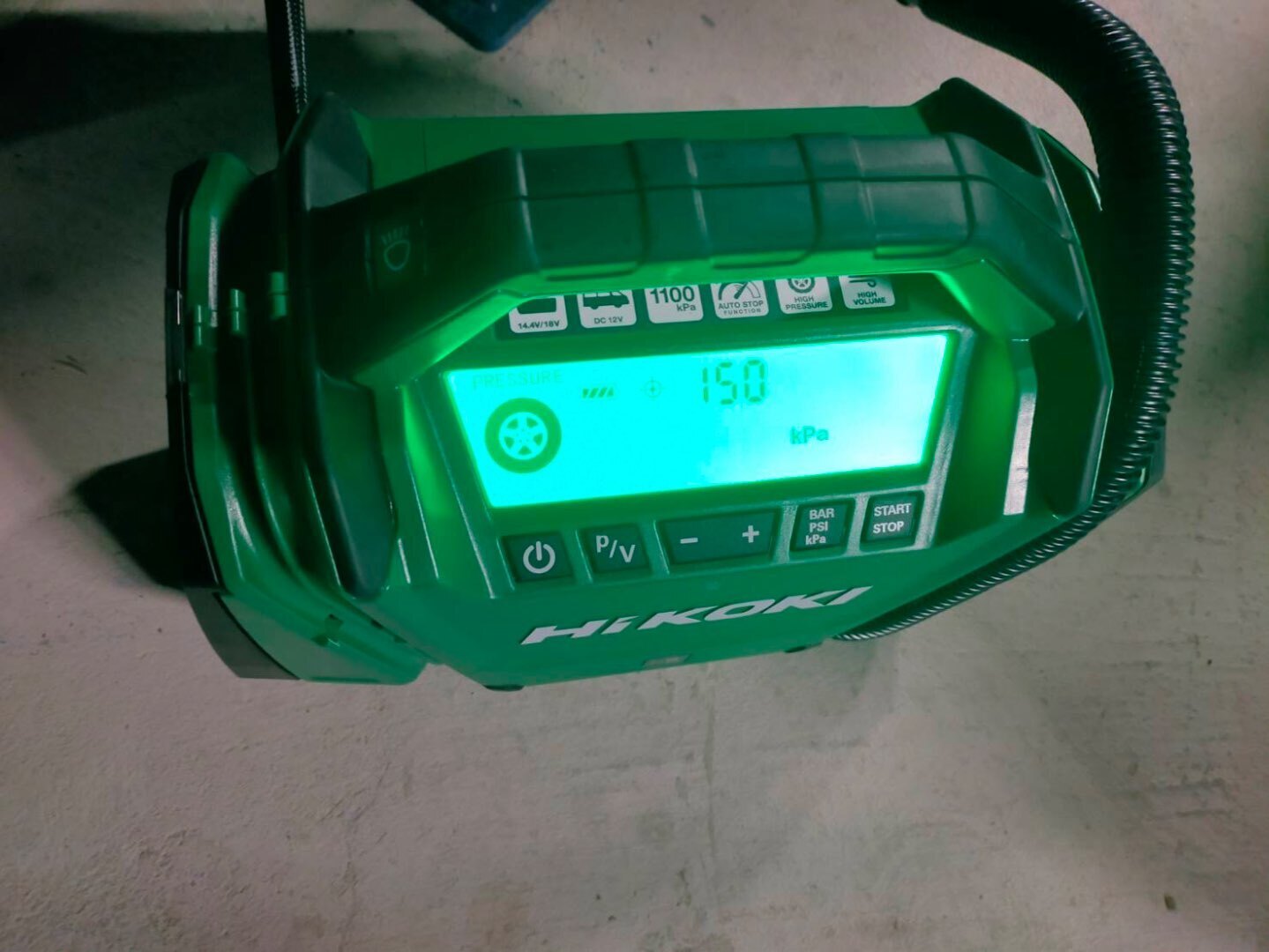

• HiKOKI電動テストポンプによる加圧確認（150kPa）
• 系統内圧確認・漏れ点検・復圧確認
• 断熱材復旧および防食塗装仕上げ

⸻

■ 使用機器・測定機器

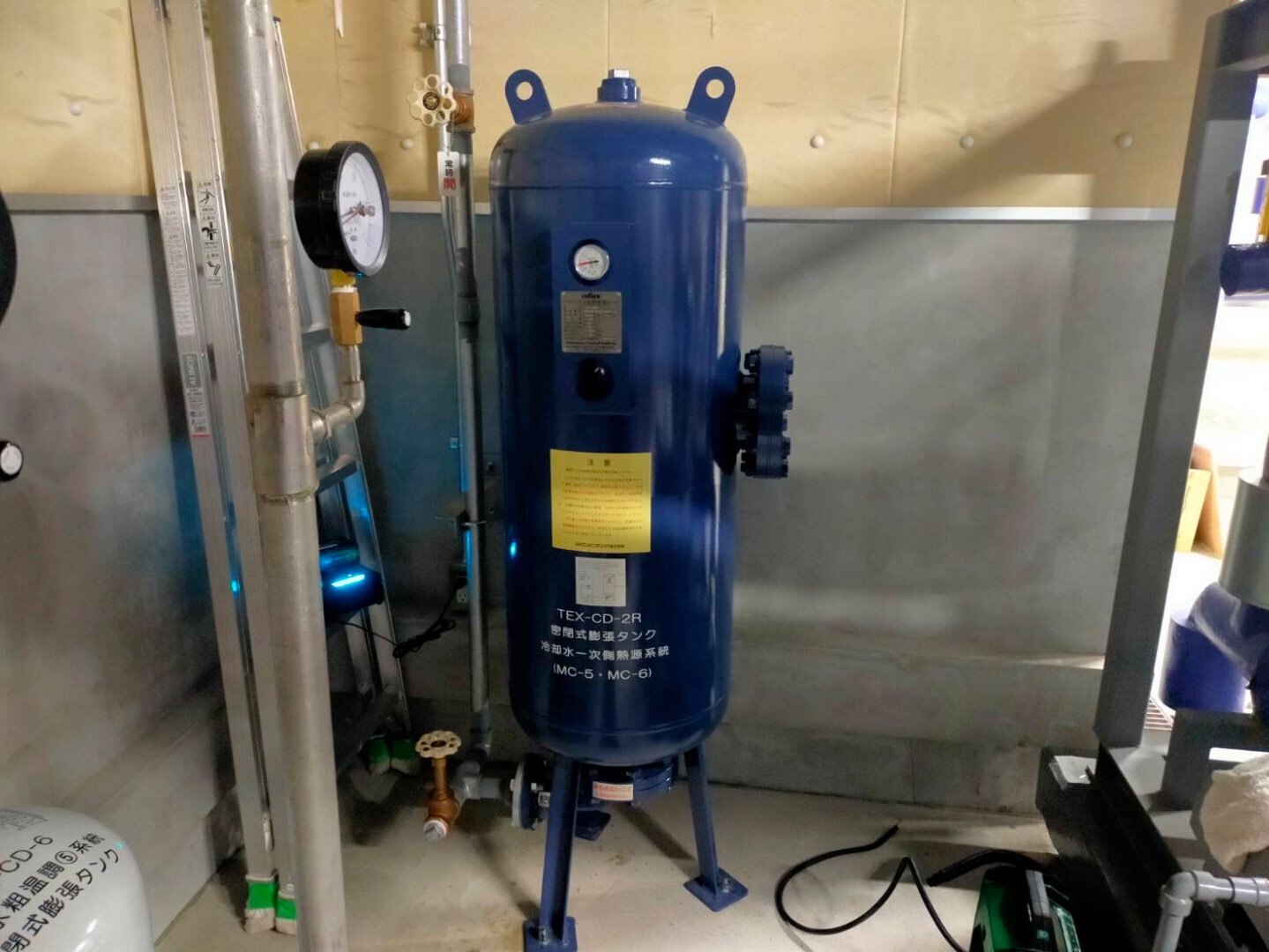

• 密閉式膨張タンク：TEX-CD／TEX-CHシリーズ

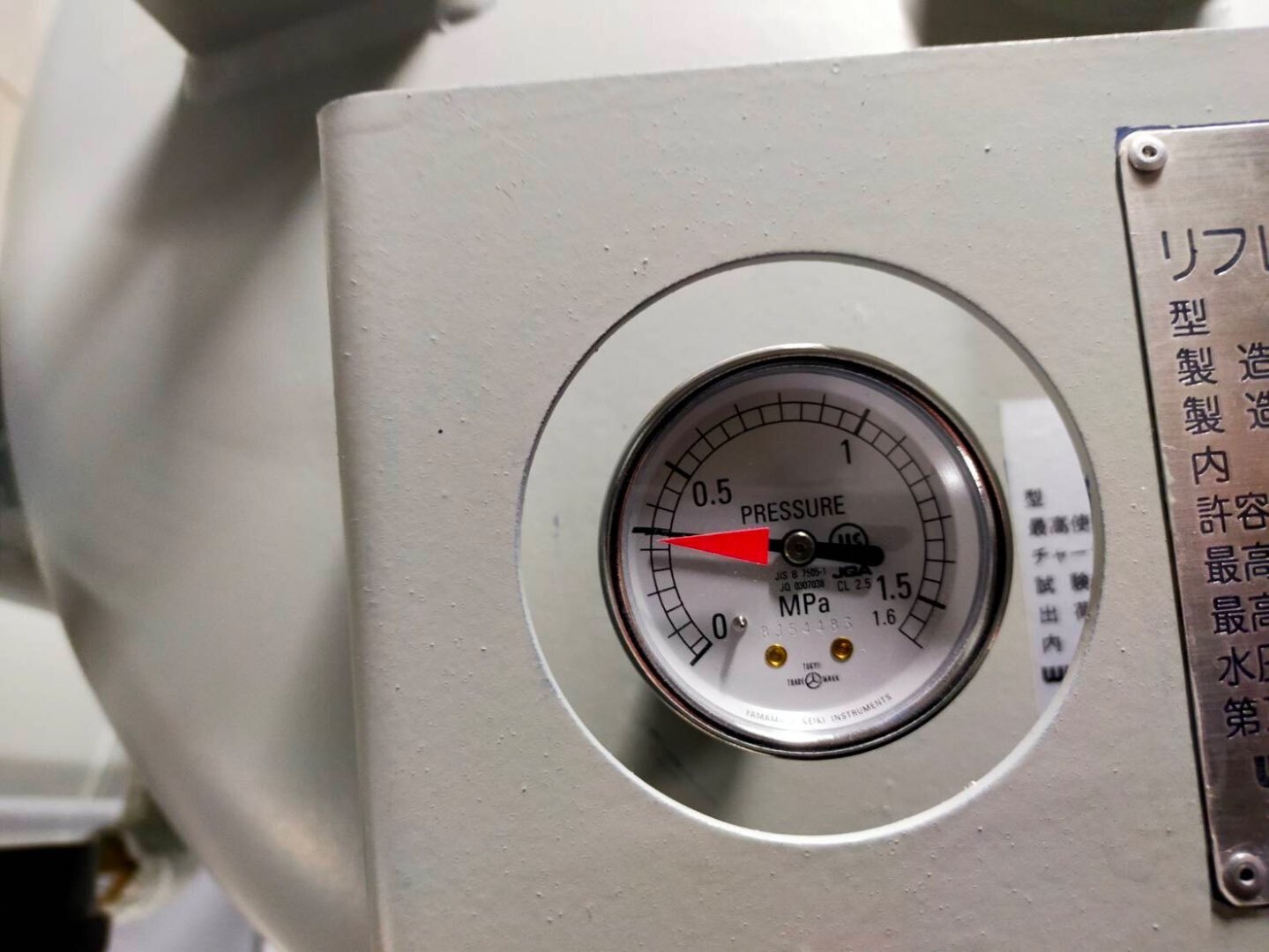

• 圧力計：山本計器製（JIS規格 1.5MPa級）
• テストポンプ：HiKOKI デジタル式自動停止タイプ（最大圧力1100kPa）

⸻

■ 工事のポイント
• 加圧試験は段階的に実施し、各タンク・配管接続部の漏れを慎重に確認。
• 圧力ゲージの針の安定性を目視とデジタル計測の両面で確認。
• システム復圧時の安全性確保のため、圧力降下曲線を記録管理。
• 設置後は日常点検・記録用ラベルを明記し、維持管理体制を整備しました。

⸻

■ 技術者コメント

「膨張タンクは見た目はシンプルですが、冷温水システムの“安全弁”のような存在です。
わずかな圧力の変化を正確に管理することで、建物全体の空調安定性が保たれます。
圧力ゲージの針がピタッと止まる瞬間は、まさに職人の技の見せ所です。」

⸻

■ 施工データ

📍施工場所：商業施設 機械室内
🏗施工内容：密閉式膨張タンク据付・圧力試験
📏試験圧力：150kPa
🛠測定器具：HiKOKIデジタルエアポンプ／JIS圧力計
👷‍♂️施工担当：菜花空調

⸻


「見えない圧力を、正確に整える。」
冷温水システムの安定運転を支える、確かな圧力管理技術。
菜花空調は、安全と性能の“バランス設計”を追求しています。
