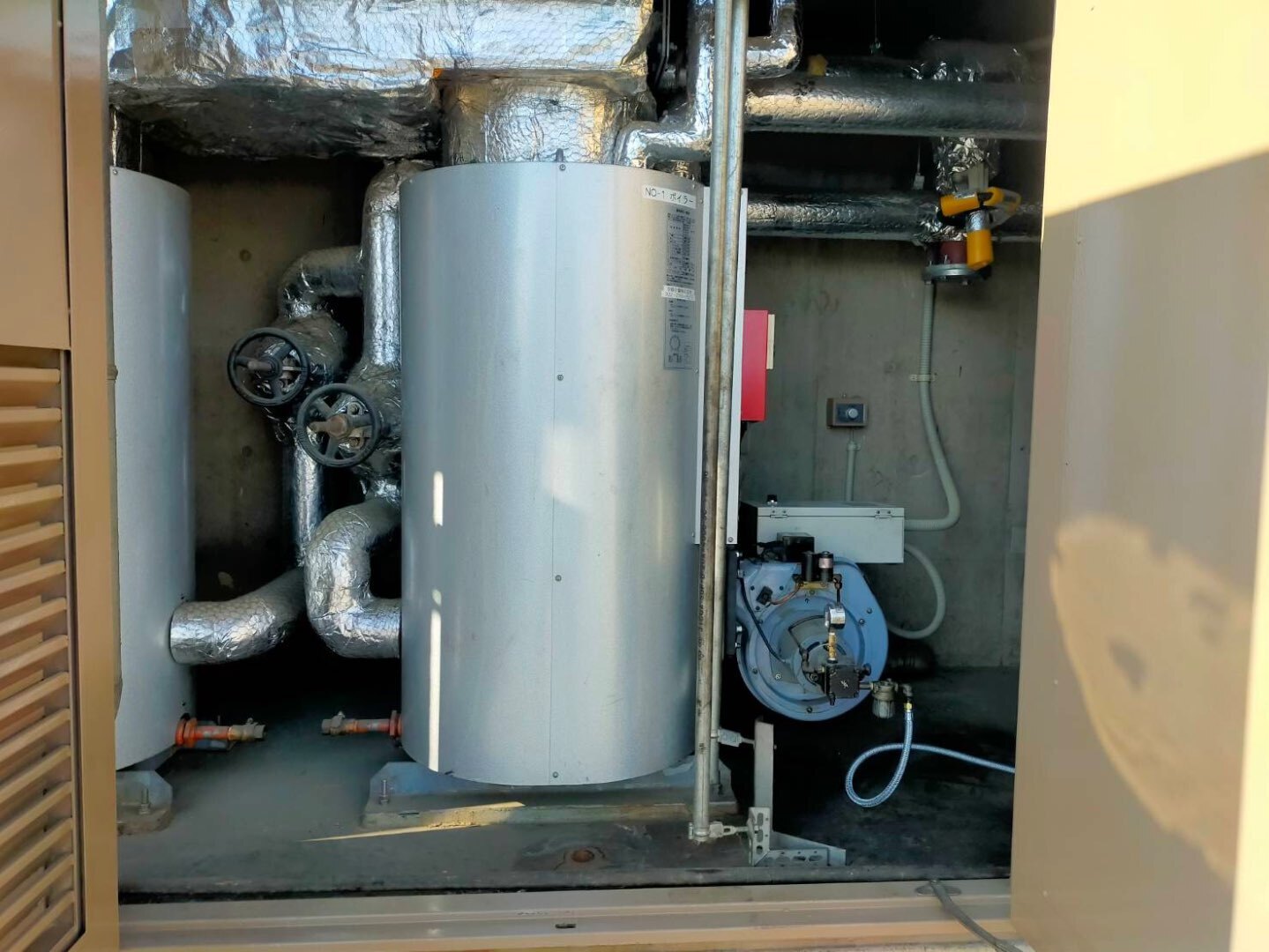

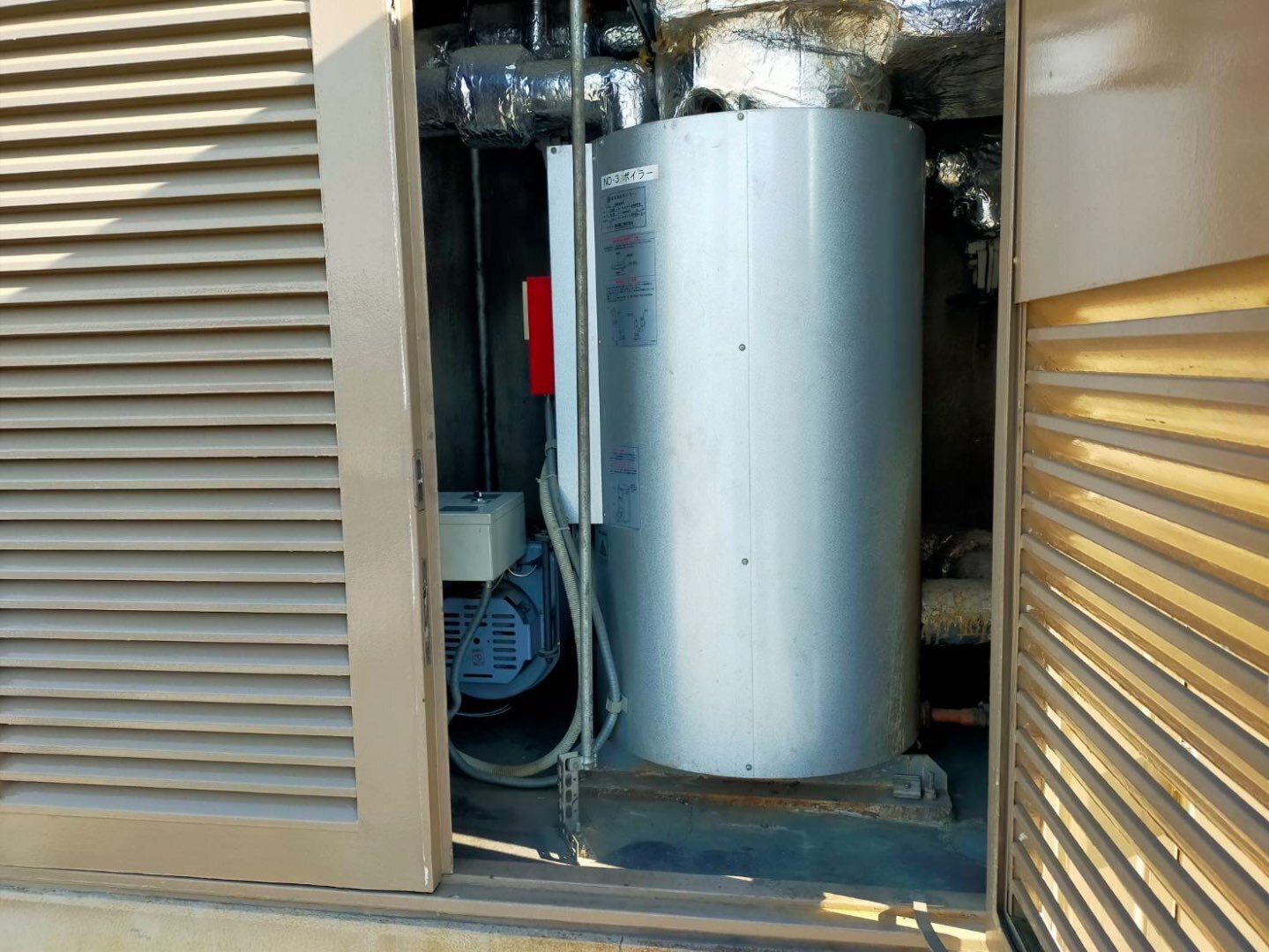

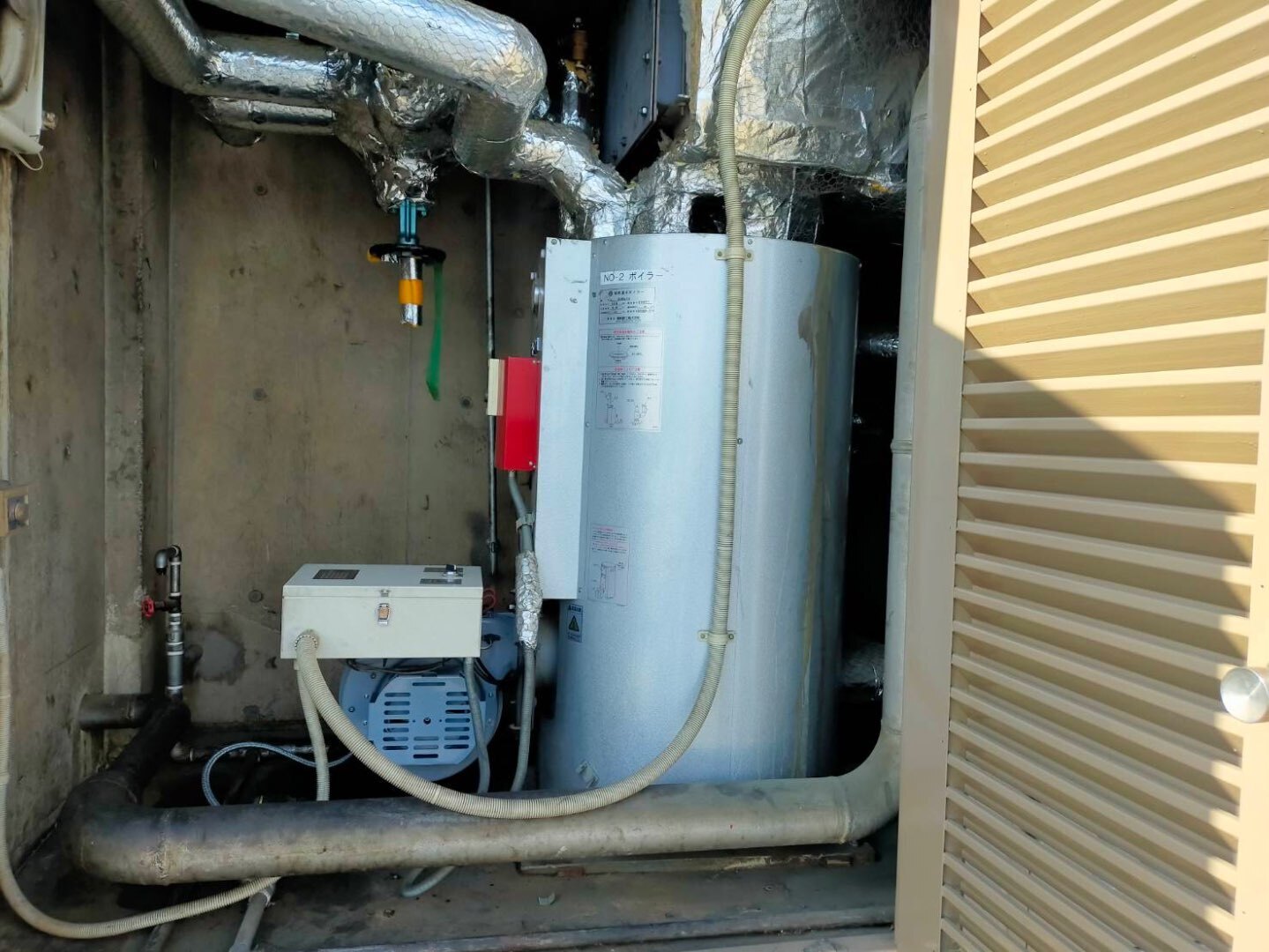

宮城県仙台市宮城野区　大型マンションボイラー室　ボイラー点検洗浄作業

【施工事例】業務用ボイラー燃焼部品（スワラ・バーナーノズル）交換・内部清掃

― 安全性の確保と安定稼働を目的とした定期メンテナンス ―
（施工：株式会社菜花空調）

今回、業務用給湯設備にて「着火不良」および「燃焼ムラ」が発生しているとのご相談を受け、
燃焼系統の分解点検と部品交換作業を実施いたしました。

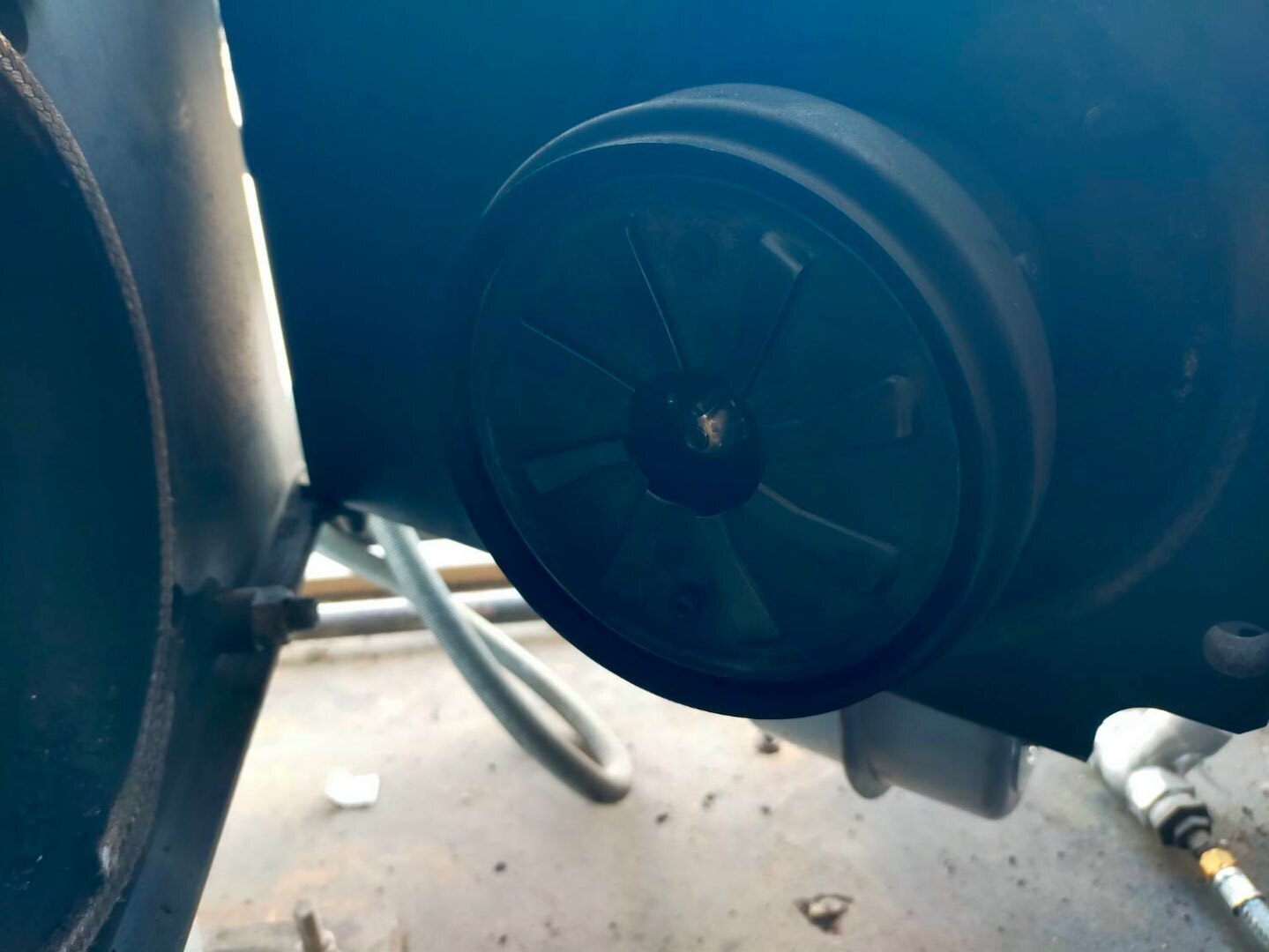

現場は長期間稼働している既設ボイラーで、燃焼室内部のスワラ（整流板）やノズル部に
ススの固着・熱劣化が見られ、燃焼効率の低下が顕著な状態でした。

⸻

■ 調査時の状況

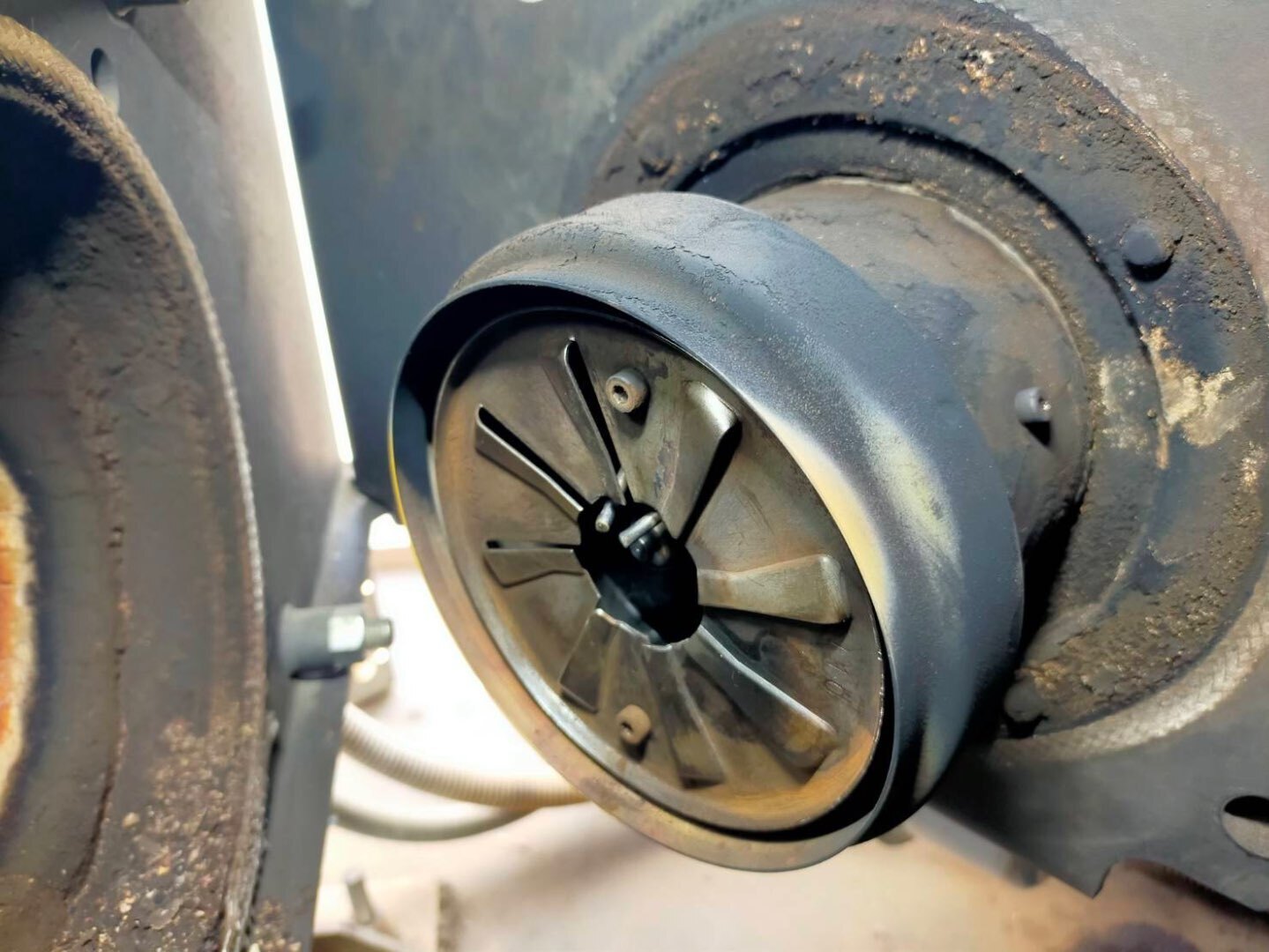

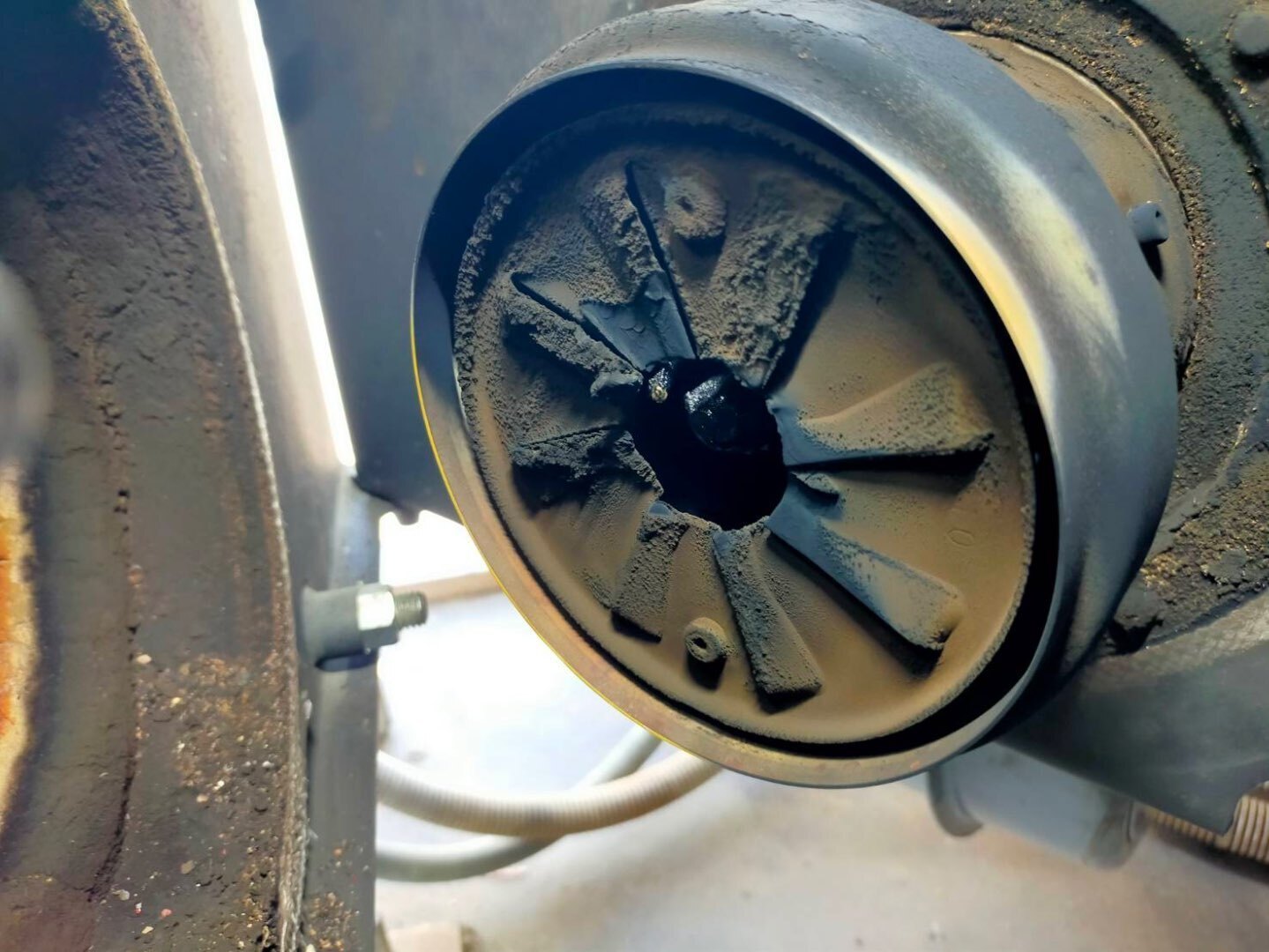

写真の通り、スワラ部には厚いカーボンが付着し、
燃焼空気が均等に流れないことで 炎が不安定になりやすい状態 でした。
また、バーナーノズルは長年の使用により磨耗しており、燃料噴霧の乱れが発生していました。

このような状態は
• 着火不良
• 白煙・黒煙の発生
• 熱効率の低下
• 燃料費の増加
• 不完全燃焼による安全リスク
につながるため、早めの対処が必要です。

⸻

■ 実施した作業内容

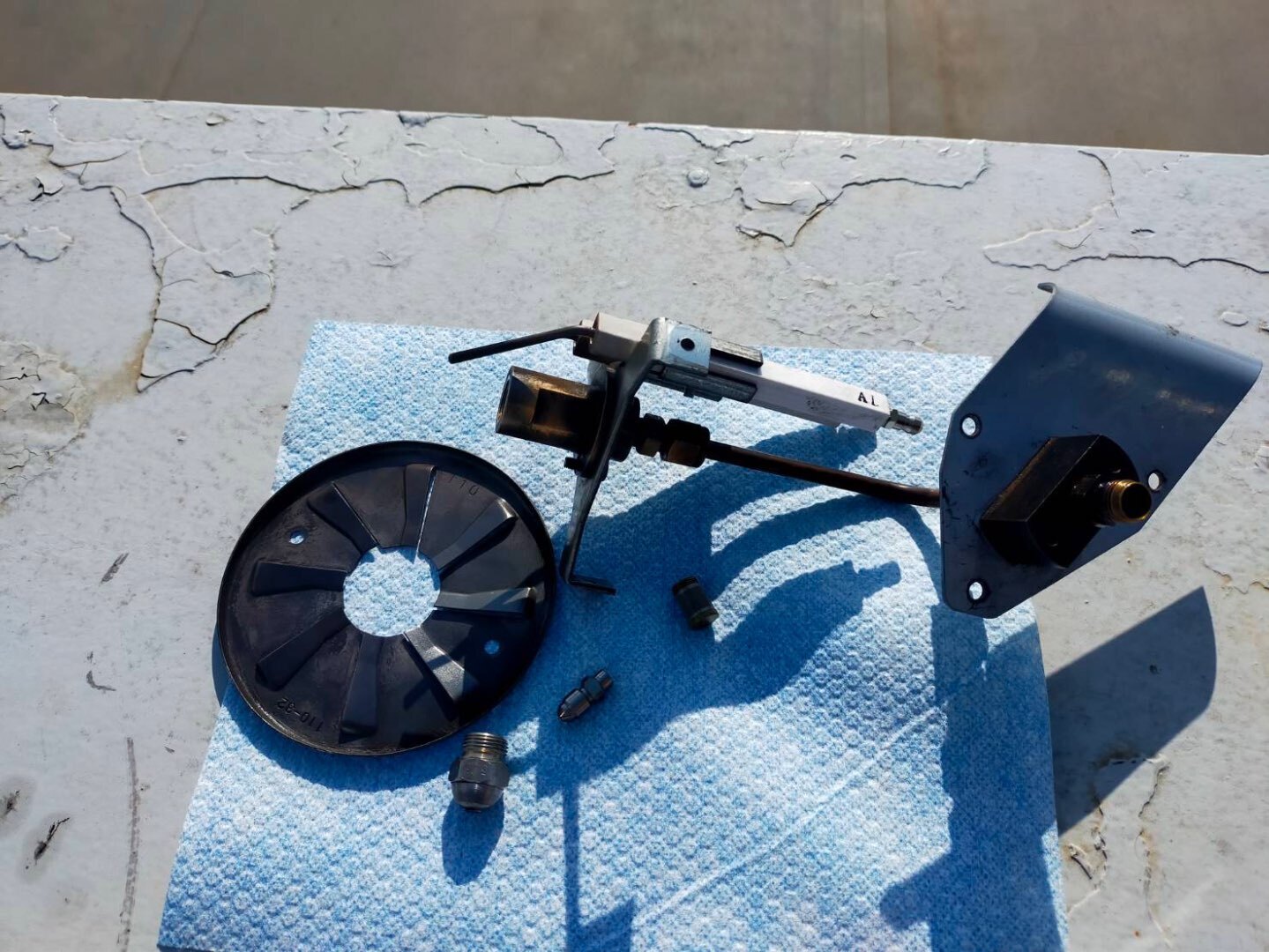

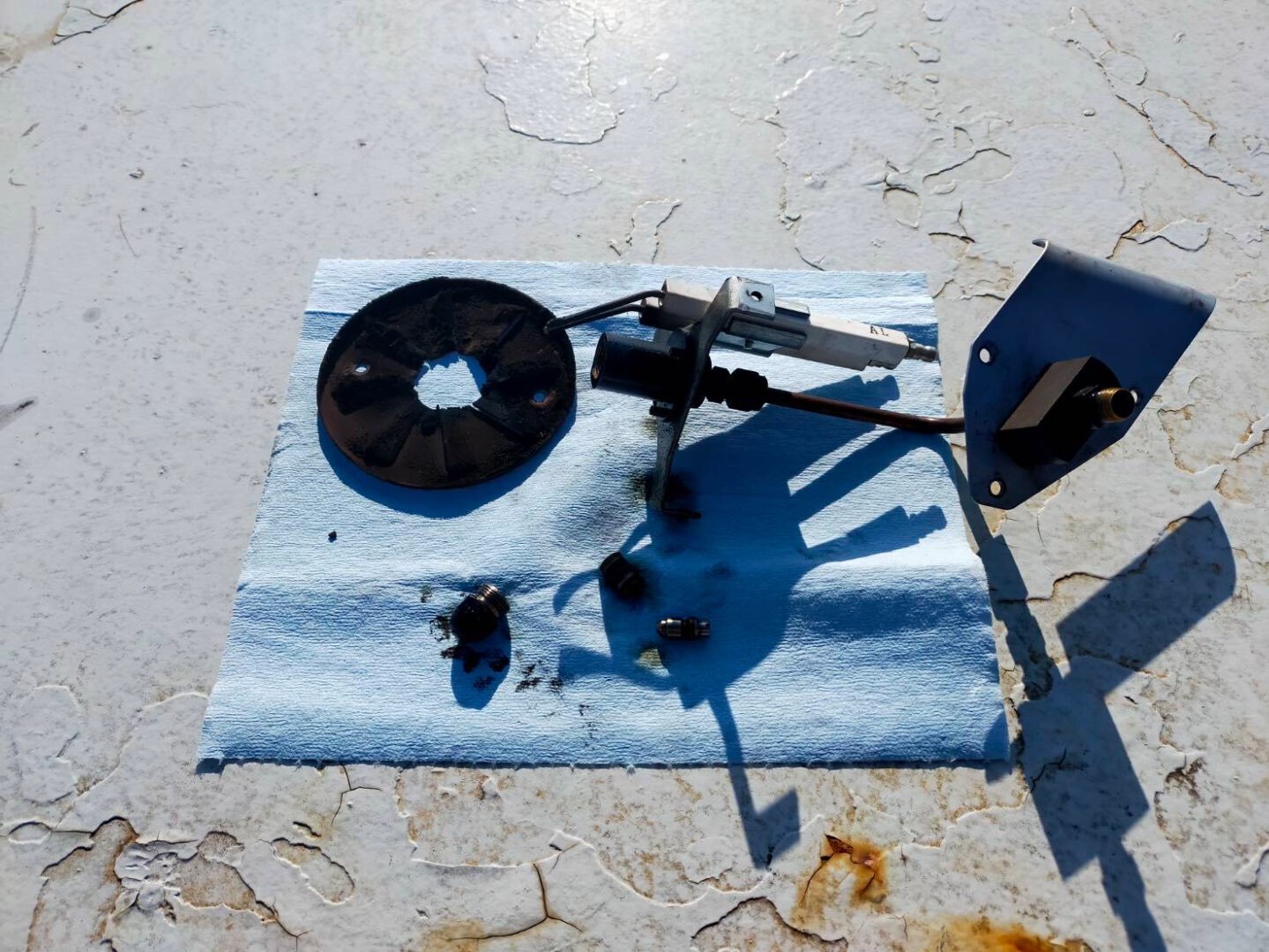

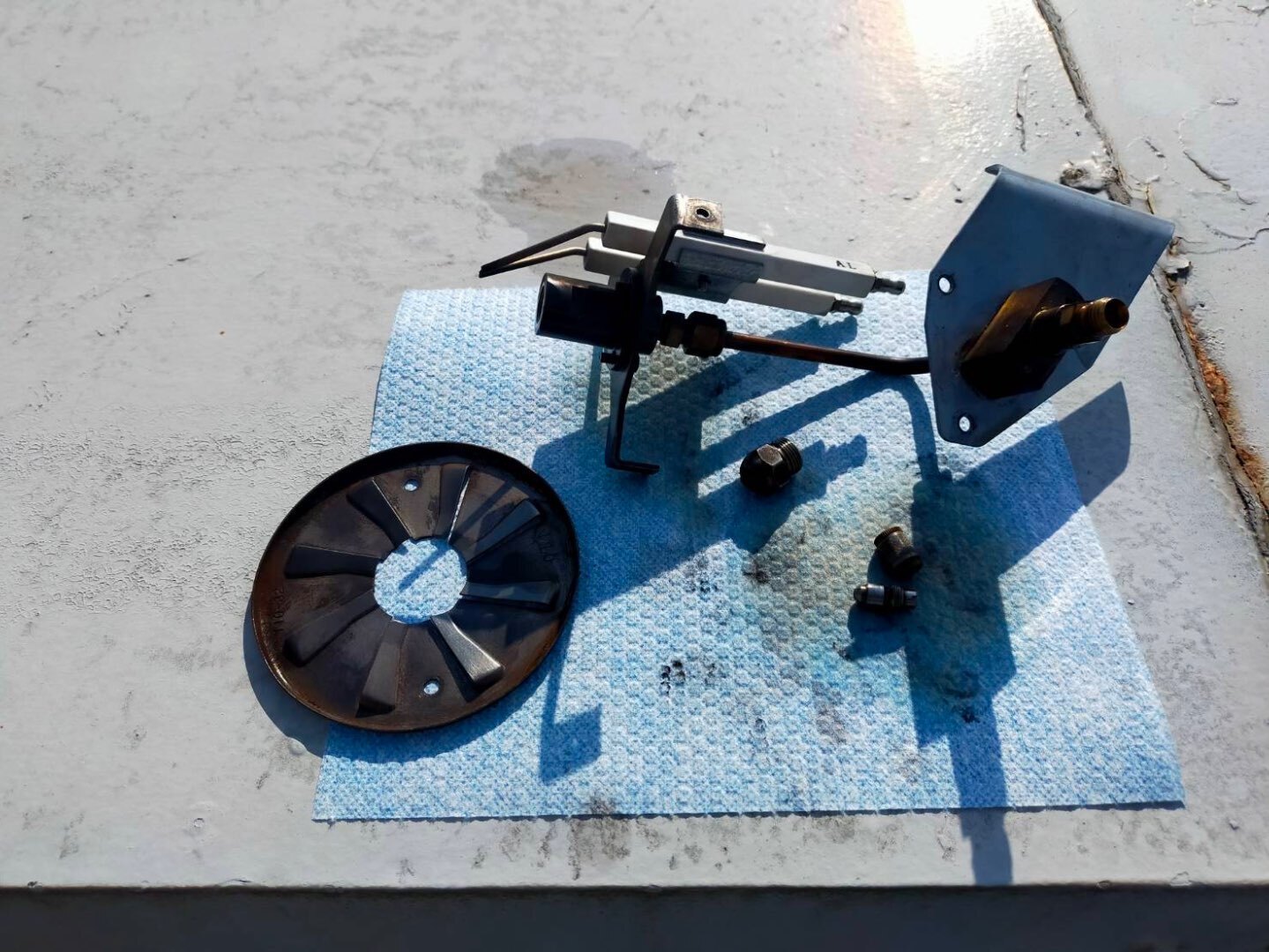

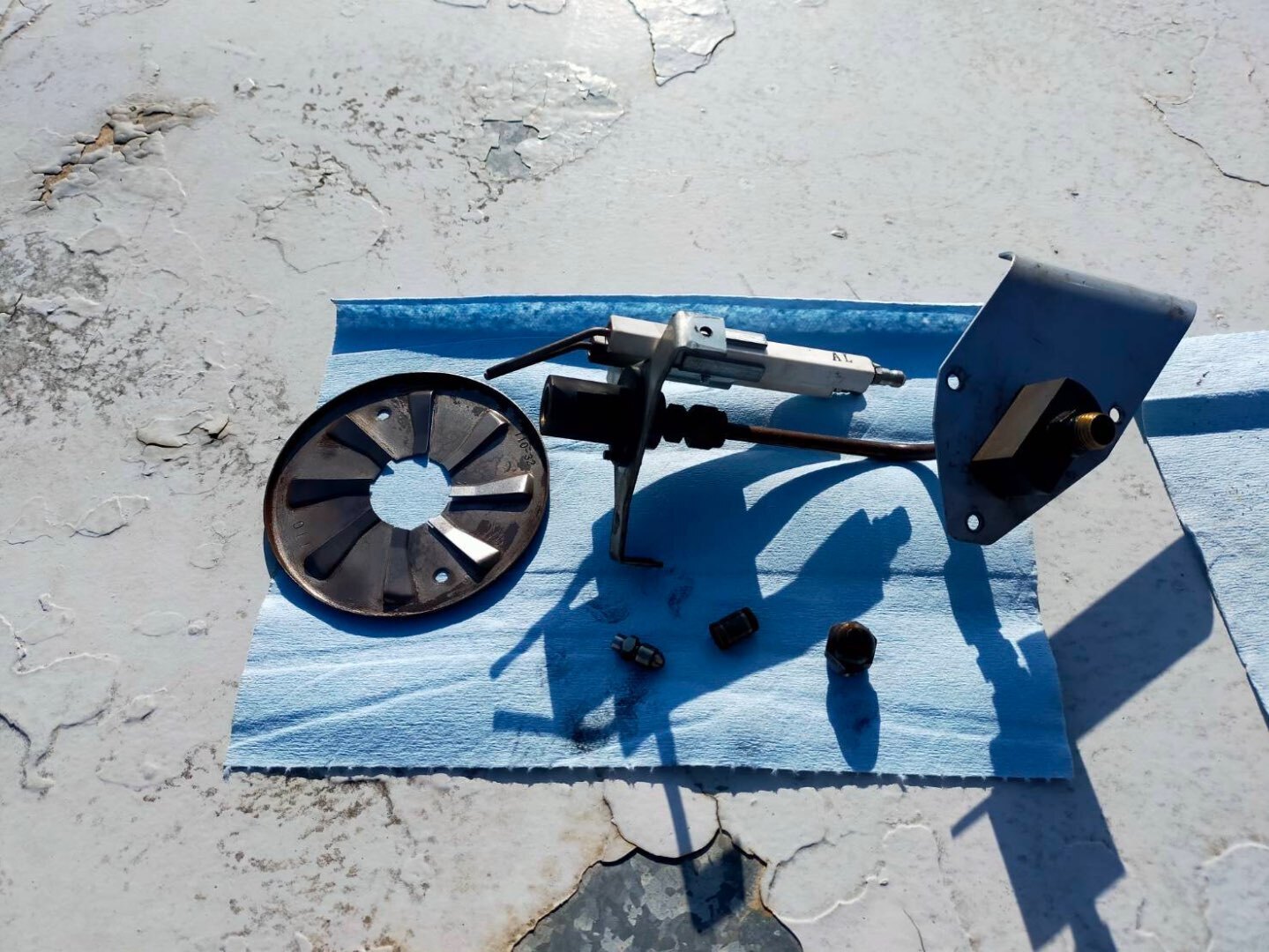

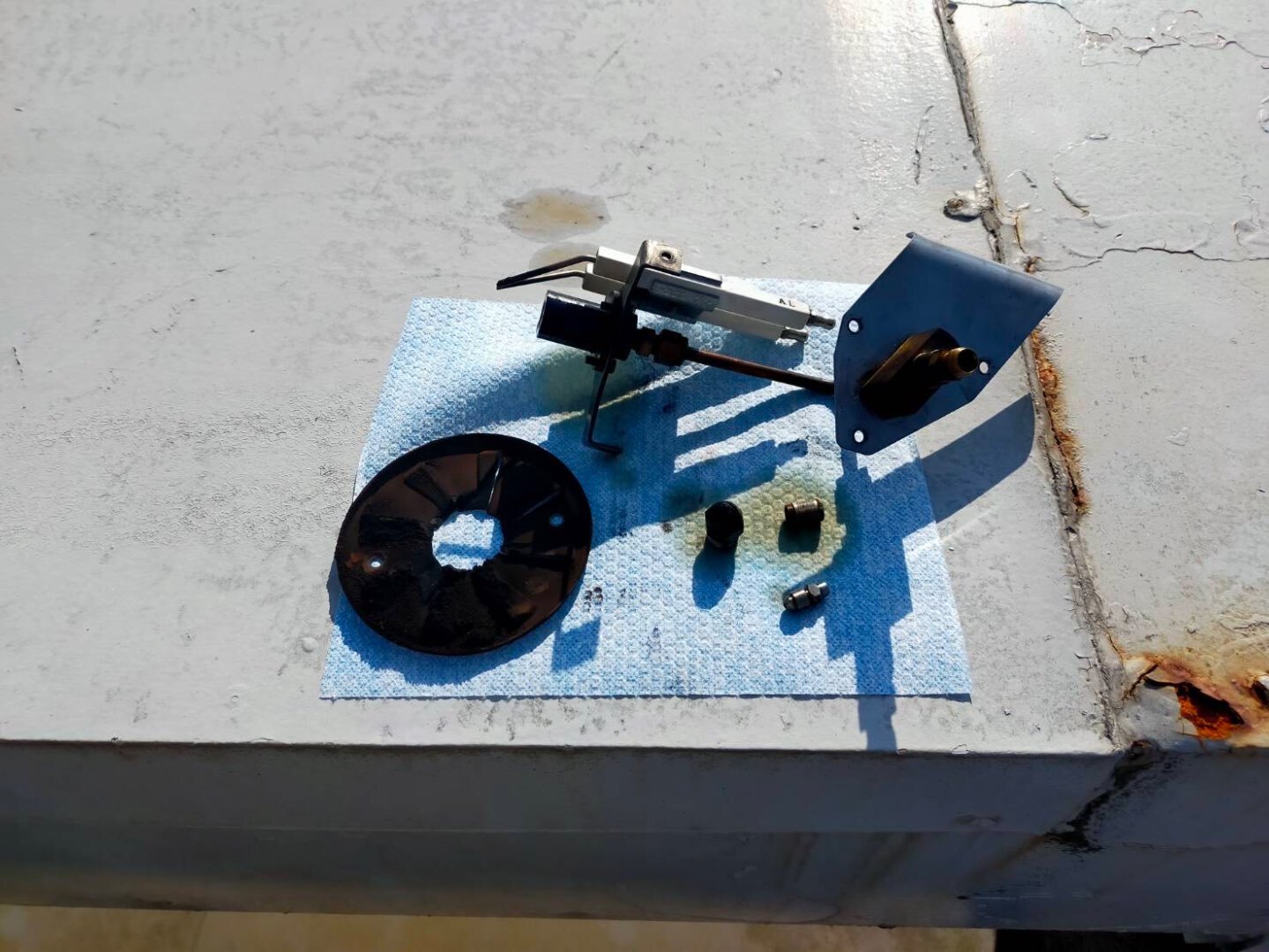

① バーナー分解

　・スワラ（整流板）
　・ノズル
　・燃焼ヘッド周辺
を慎重に分解し、内部の状態を確認しました。

② 部品交換

　・劣化したスワラを新品へ交換
　・燃焼ノズルの新規交換
　・シール部、接続金具の交換・締付確認

③ 清掃・整備

　・燃焼室内部および周辺部のカーボン除去
　・吸気、配管の点検
　・着火電極の状態確認
　・漏れチェック

④ 試運転・燃焼調整

　・着火動作の確認
　・燃焼状態（炎色・安定性）のチェック
　・異常音・振動の確認
　・安全装置作動テスト

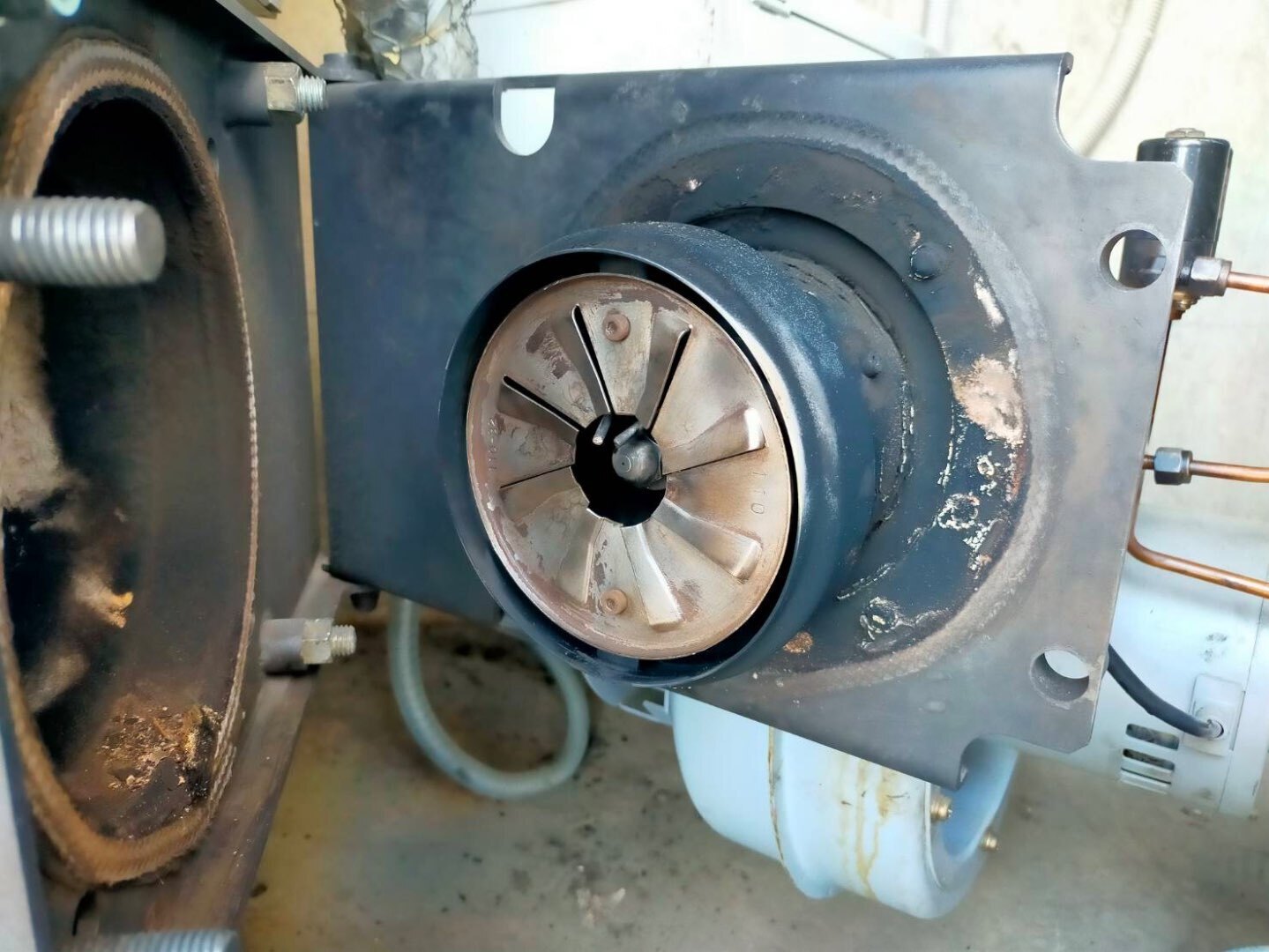

作業後は、安定した青い炎で正常に燃焼しており、熱効率も改善されました。

⸻

■ 菜花空調からのコメント

ボイラー・給湯設備は、見た目の劣化が少なくても燃焼部品は確実に摩耗が進みます。
特に、
• 飲食店
• 宿泊施設
• 介護施設
• ビル給湯設備
など、稼働時間が長い現場では、年1回の燃焼系点検を強くおすすめしています。

燃焼不良を放置すると
「突然お湯が出ない」「黒煙が出る」「設備が停止する」
など、業務に大きな支障が生じるケースも少なくありません。

菜花空調では、
分解点検 → 清掃 → 部品交換 → 燃焼調整まで一貫対応し、
お客様の設備を安全かつ長期間安定して使用いただけるようサポートいたします。

⸻

■ まとめ

今回の施工により、
✔ 着火不良の改善
✔ 安全性の向上
✔ 燃焼効率の回復
✔ 設備全体の延命
が実現しました。

ボイラー・給湯設備の調子が悪い、異音がする、ススが多いなどの症状がある場合は、
お気軽に菜花空調へご相談ください。
