**【施工事例】大型店舗（倉庫型売場）業務用エアコン新設工事

── 室外機据付・冷媒配管・ドレン配管・制御工事まで一式施工**

今回、菜花空調では 大型倉庫型店舗の新築工事に伴う、業務用パッケージエアコンの新設工事 を担当させていただきました。

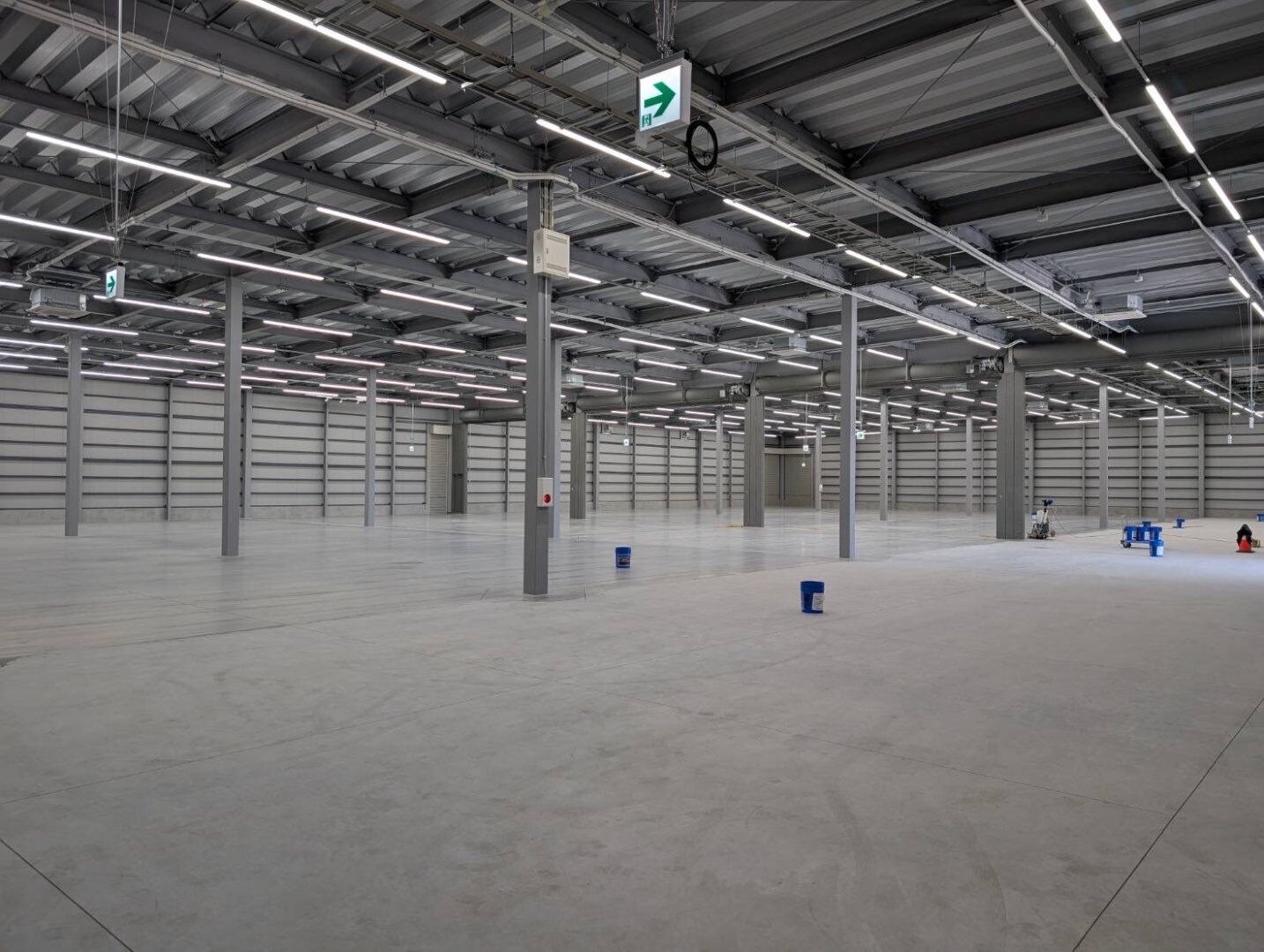

売場面積が非常に広く、天井高もあるため、適正台数のパッケージエアコンをゾーニングしながら配置する必要がある現場です。室外機は建物外周に整然と並べて設置し、冷媒配管・ドレン配管・電源系統を建物側に安全かつ美しく収めています。

⸻

■ 施工のポイント

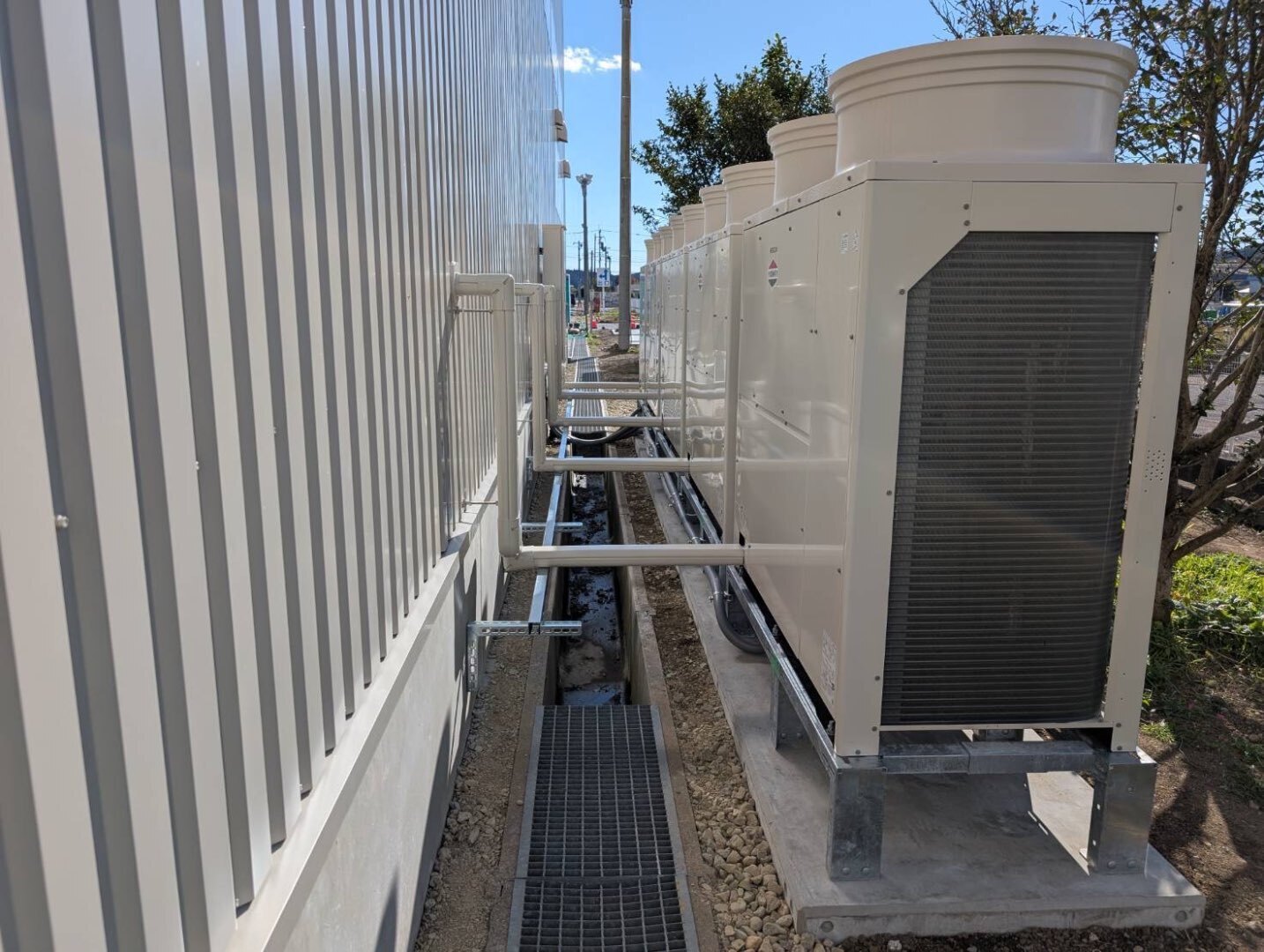

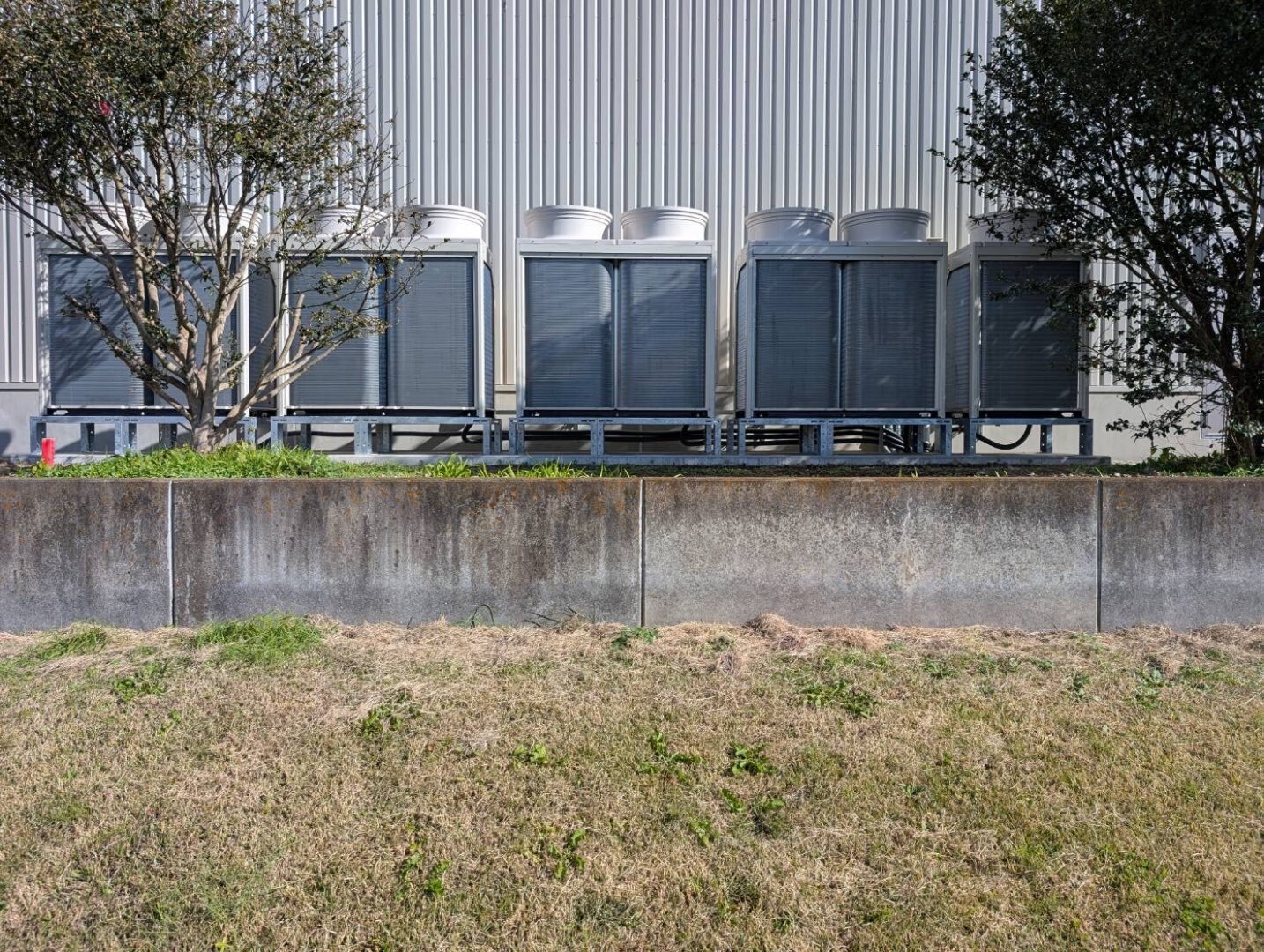

1. 室外機の水平設置と重量物据付の安全管理

外周部には複数の室外機を設置するため、事前に基礎コンクリートを打設し、
・水平レベル
・振動対策
・メンテナンススペース
を確保したうえで架台へ固定。強風や積雪にも耐えられるようしっかりとアンカー固定を行っています。

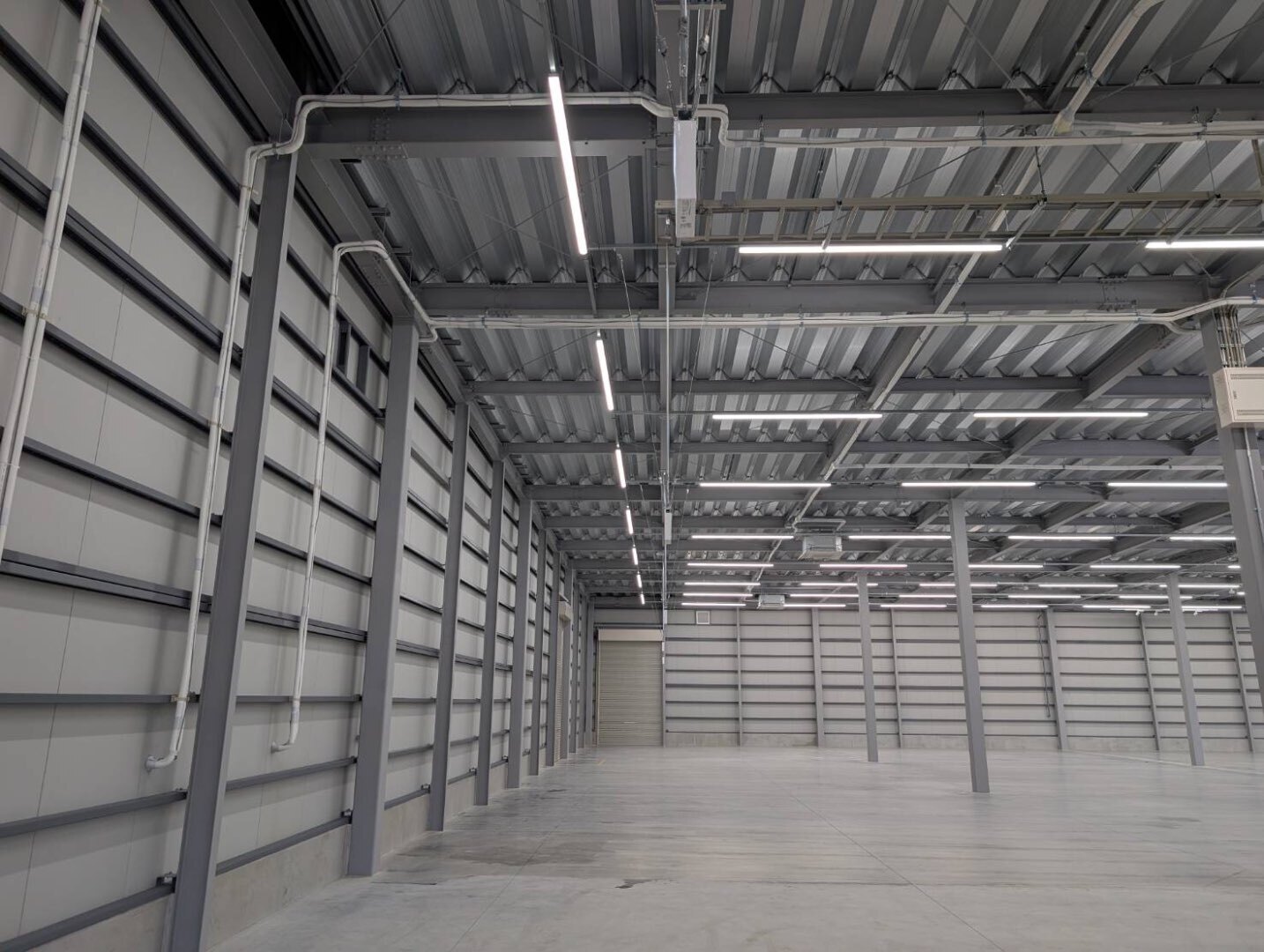

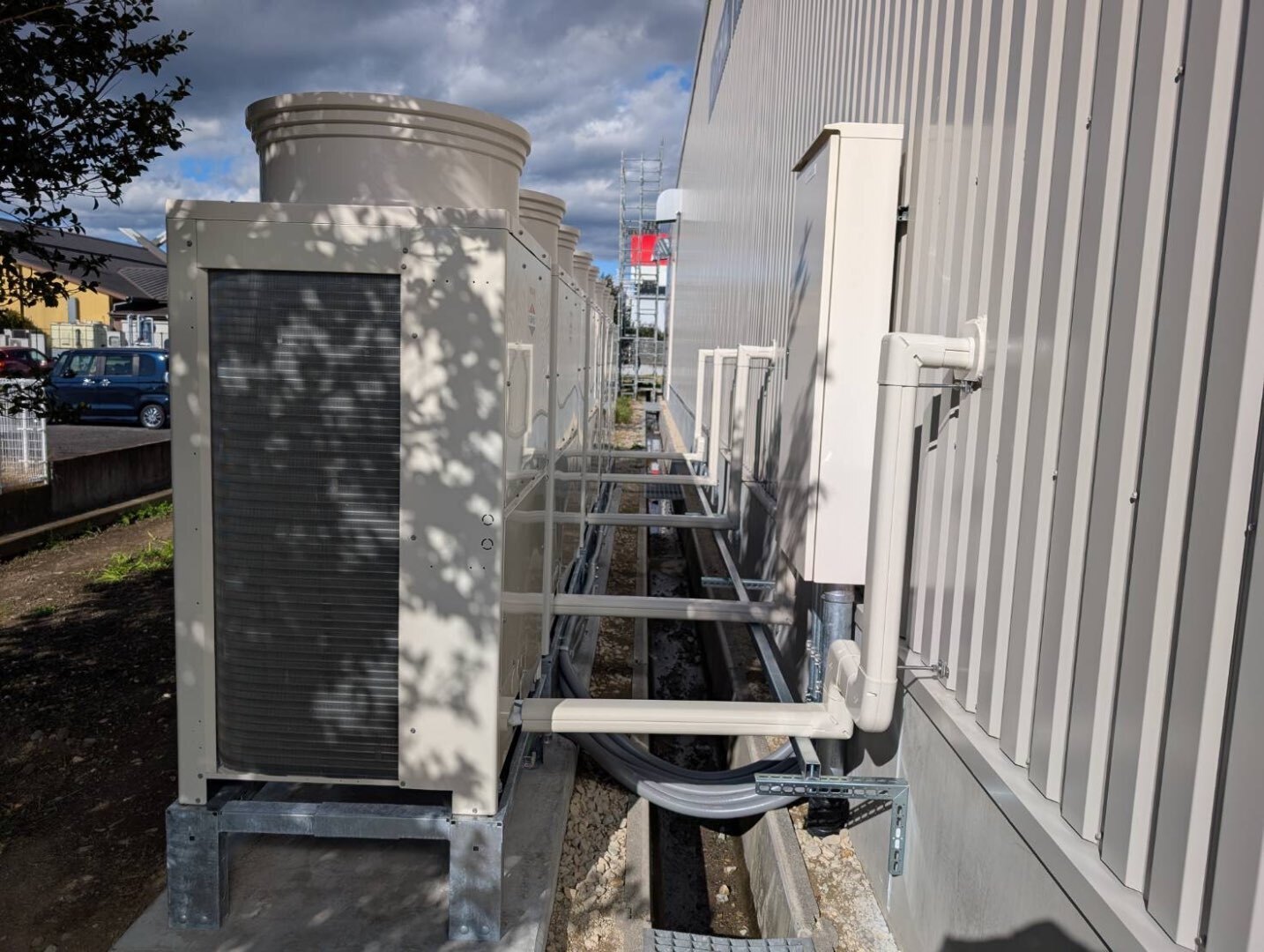

2. 美しい冷媒配管ルートの確保

写真のように、配管スリムダクトを壁面に沿わせ、
・直線の通り
・高さの統一
・曲げの最小化
・保温材の均一仕上げ
にこだわっています。

店舗建物と室外機の間のスペースが限られていますが、保守点検がしやすいよう、配管ルートを綺麗に整理し、将来的な追加工事や交換にも対応しやすい施工としました。

3. ドレン配管の勾配調整・凍結対策

長い距離のドレンルートは、勾配が1mmでも狂うと水が溜まりトラブルの原因になります。
そのため、水平器を用いながら「最適勾配」を保ったうえで金具固定。
また、外気温が低くなる地域のため、凍結に強いルートで配管し、排水桝まで確実に導水しています。

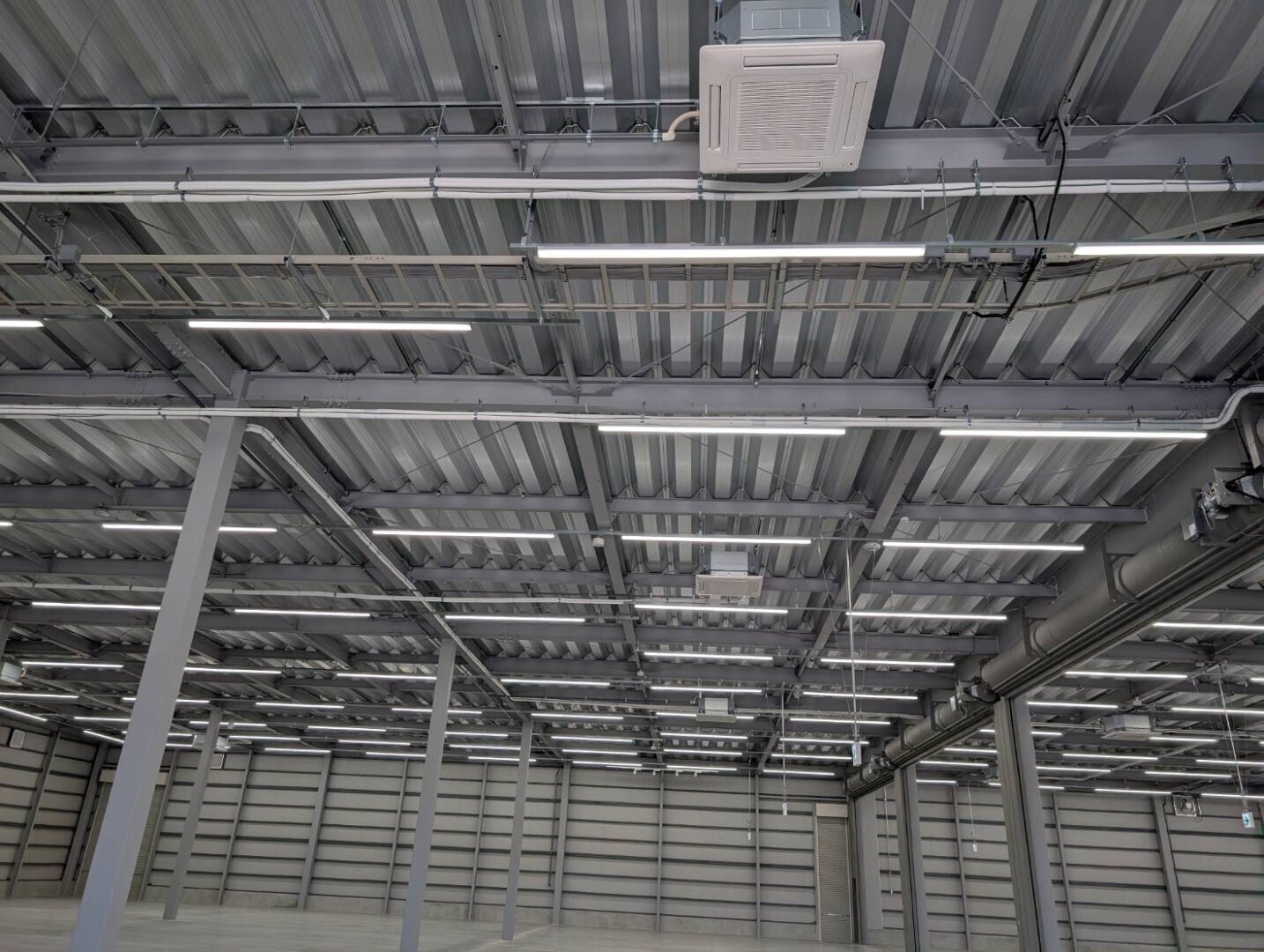

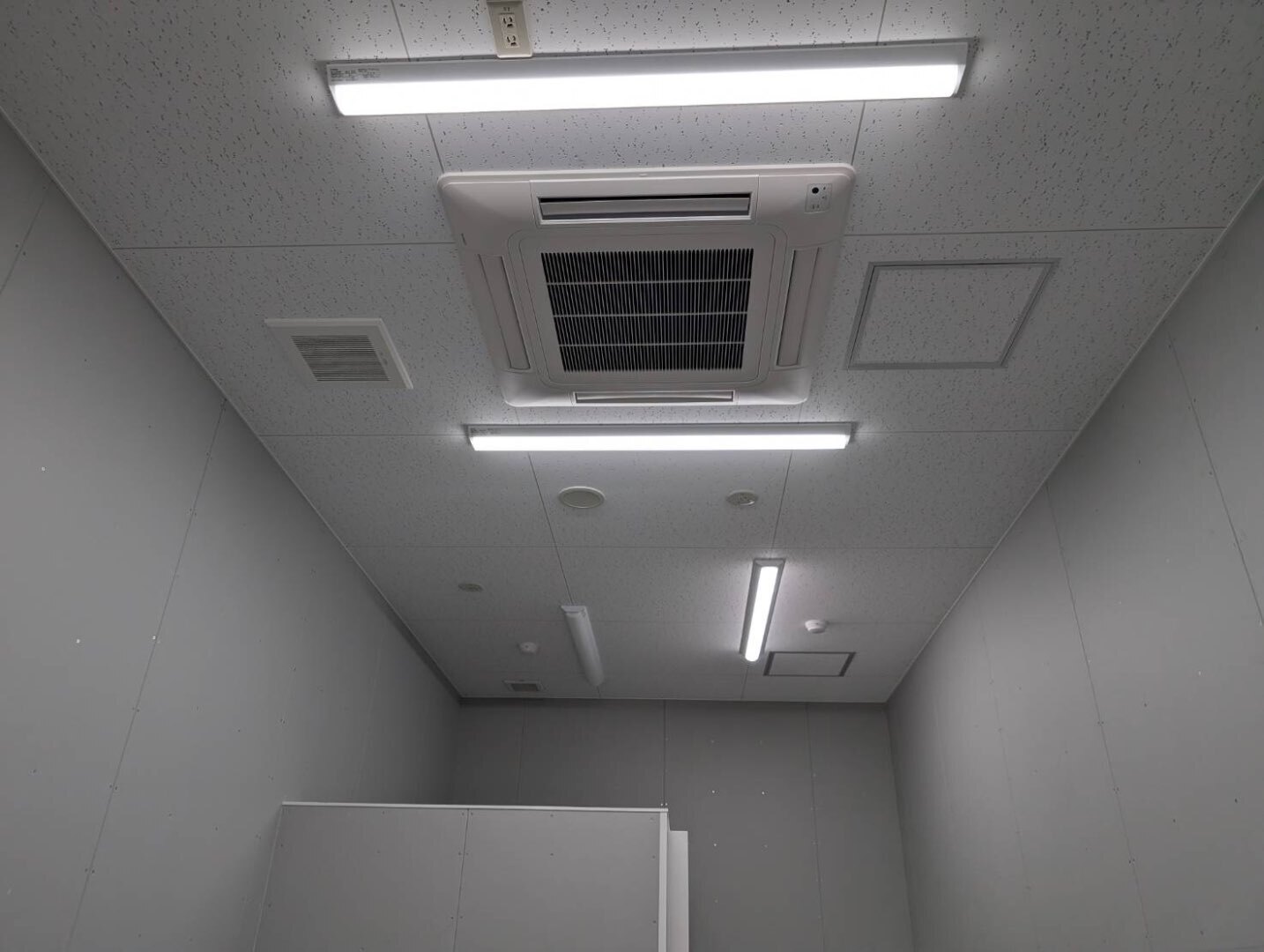

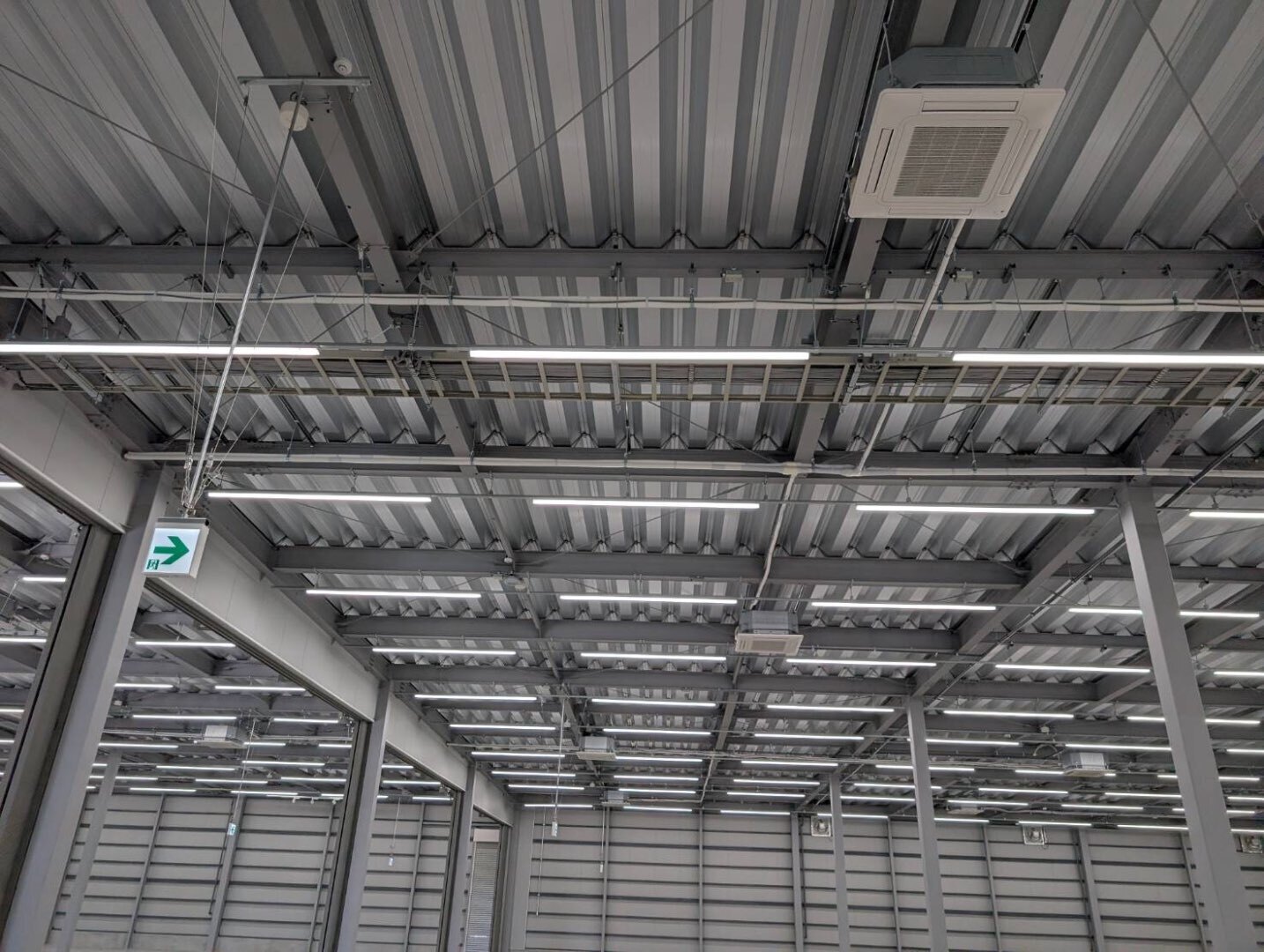

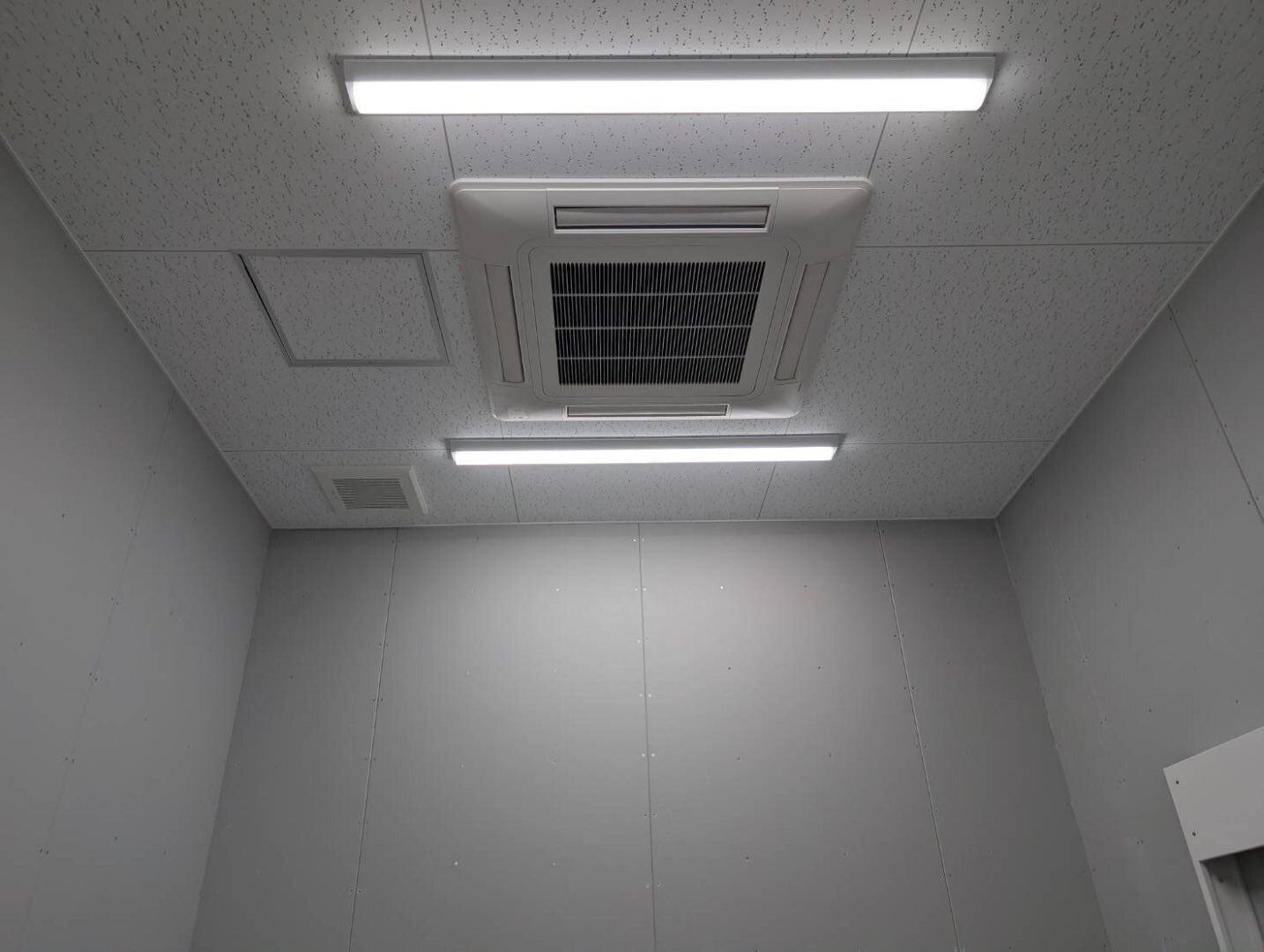

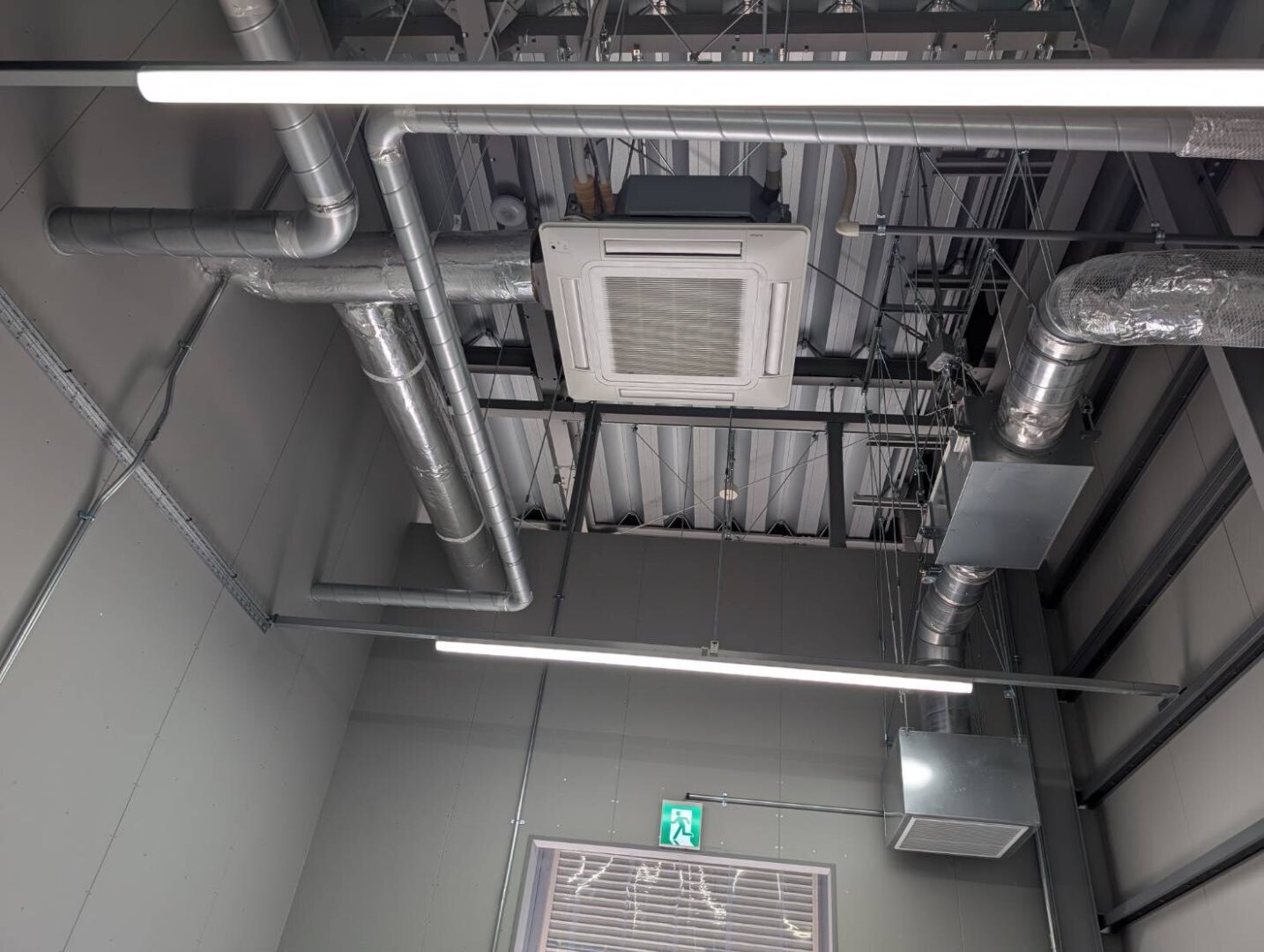

4. 室内機（天井埋込カセット形）の配置とダクトルート

売場およびバックヤードには、
・ダイキン製 天井埋込カセット形（4方向・2方向）
を多数設置。レジ前・商品棚上・バックヤードそれぞれで空調負荷が異なるため、冷暖房のムラが出ないよう熱負荷計算に基づき配置計画を行いました。

天井が高い大空間でも空調が均一に届くよう、気流の向き・風量設定も現地で最適化しています。

5. 集中制御による一括管理システム

写真にあるように、壁面に Daikin のタッチ式集中リモコンを並べ、各エリアを一元管理できるように設定。
・温度設定
・吹出方向
・運転モード
・タイマー管理
などが一括で行えるため、店舗様の運用がとても効率的になります。

⸻

■ 施工後の状態

✔ 室外機は一直線に整列し、配管も全て統一した高さとルートで施工
✔ 壁面のスリムダクトも丁寧に固定され、美観性の高い仕上がり
✔ 屋内の天井カセットも均等配置され、大空間でもムラなく空調
✔ リモコンはエリアごとに集約し、管理がしやすいシステム構成
✔ 将来的なメンテナンスがしやすい施工設計

大型店舗に求められる「安定した空調」「広い売り場全体への均一な温度」「省エネ運転」にしっかり対応できる空調設備が整いました。

⸻
